13K1ES-D24

제품 링크: 13K1ES

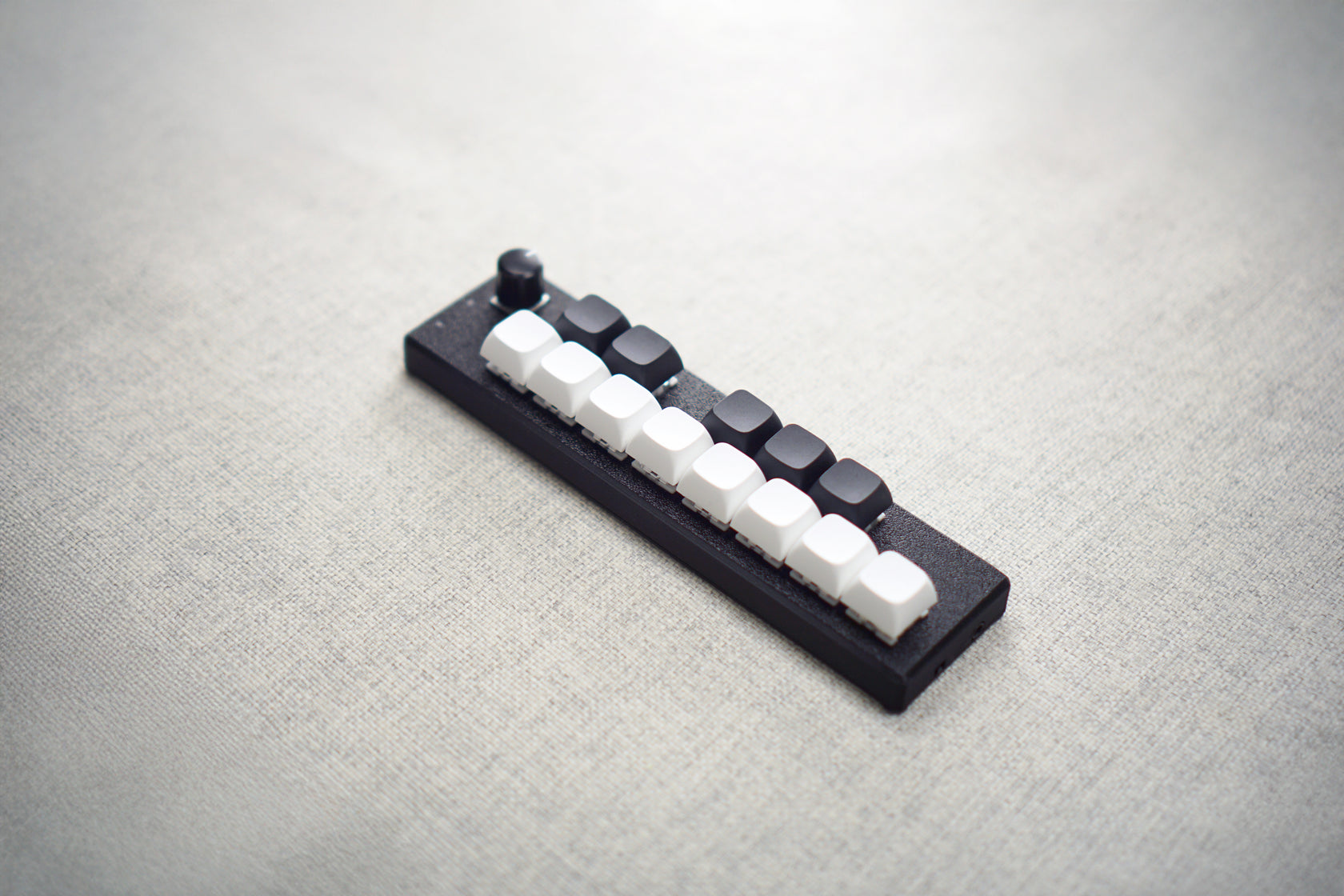

13K1ES-D24 제품 이미지

제품 개요

13K1ES-D24는 13개의 키와 1개의 디텐트 엔코더(스위치 통합)를 탑재한 특수 목적 MIDI 컨트롤러입니다.

Piano 배열과 같은 방식으로 배열되었습니다.

주요 특징

  • 13개의 기계식 스위치 (Mechanical switch)

    • 풍부한 기능 할당 가능

    • 커스텀 매크로 및 단축키 지원

    • 소프트웨어(웹 설정 툴)를 통한 Momentary/Toggle 모드 지원

참고

버전별 키 스위치 방식

  • 13K-1ES (구버전): Hot-swap 소켓 방식 — 키 스위치 교체 가능

  • 13KS-1ES (최신 버전): 솔더드(납땜) 방식 — 키 스위치가 PCB에 직접 납땜되어 있으며 교체 불가능

  • 1개의 디텐트 엔코더 (D24, 스위치 통합)

    • 24개 디텐트로 정밀한 스텝 제어

    • Detent 텍스처로 명확한 피드백

  • 특수 용도 최적화

    • 게임 제어, 스트리밍 제어에 적합

    • 다양한 단축키 조합 가능

사양

  • 키: 13개

  • 엔코더: 1개 (D24 디텐트, 스위치 통합형)

  • 연결: USB Type-C, TRS MIDI Out

  • 전원: USB 버스 파워

  • 크기: 187mm x 50mm x 27mm

Bank 를 사용한 옥타브 (최신 펌웨어에서 지원)

본 제품은 Bank 시스템 기능을 이용해서 옥타브를 바꿀 수 있습니다. 자세한 내용은 Bank 시스템 섹션을 참고하세요.

Encoders 를 bank change 로 설정하고 그 bank 마다 key 의 값을 다르게 설정하면 옥타브 전환으로 사용할 수 있습니다.

  • 펌웨어 버전 8 이상에서 지원됩니다. 최신 펌웨어로 업데이트하십시오.

  • Web configuration tool - global 변수 초기화 (펌웨어 업데이트 시 기본 bank index가 2로 설정되기 때문입니다)

  • global 변수 초기화 후에는 최대 4개의 bank를 지원하도록 설정됩니다

  • Web configuration tool (https://config.parkstool.com)에서 손쉽게 설정할 수 있습니다.

  • Web configuration tool의 “Reset Local Default” 버튼을 누르면, encoder에 bank change 기능이 자동으로 할당되고 각 버튼도 적절한 note로 설정됩니다.

자세한 과정은 아래 영상을 참고하세요.

Octave only mode 를 사용한 옥타브 (최신 펌웨어에서 지원)

Advanced Configuration 의 ENABLE OCTAVE ONLY MODE 를 추가했습니다. 옥타브 전용 모드입니다. Bank 기능 대신 옥타브 기능을 사용하도록 합니다. 가장 낮은 C0 부터 가장 높은 G9 까지 가능합니다.

추가 정보

자세한 사용법은 기본 메뉴얼 및 Advanced Configuration 섹션을 참조하세요.

참고

D24는 24개 디텐트를 의미하며, 한 바퀴 회전 시 24개의 명확한 걸림을 제공합니다.
