Mackie Control Protocol (MCP) Integration
ParksTool MIDI 컨트롤러는 Pitchbend 와 Vpot 을 보낼 수 있습니다. Mackie Control Protocol (MCP)을 지원합니다.
주요 MCP 기능 매핑
ParksTool 컨트롤러의 각 요소를 MCP 프로토콜에 맞춰 다음과 같이 설정할 수 있습니다.
Fader (볼륨 조절): Pitch Bend 메시지를 사용합니다. (14-bit 고해상도 제어)
V-Pot (Pan/Trim 등): Relative CC 모드 또는 엔코더 전용 모드를 사용합니다.
Button (전송/기능 제어): Note On/Off 메시지를 사용합니다.
Bank Change: Note On 메시지를 통해 8채널 단위 이동이 가능합니다.
참고
사용하는 소프트웨어/하드웨어의 MCP 구현 방식에 따라 구체적인 Note 번호나 CC 값은 달라질 수 있습니다.
활용 예시: Sound Devices 8-Series
Sound Devices 833, 888 등의 레코더는 MCP 프로토콜을 지원하여 외부 페이더 확장이 가능합니다. 아래는 ParksTool 4ES-2K 모델을 사용하여 채널 9-12 페이더를 제어하는 설정 예시입니다.
4ES-2K (4 Encoder + 2 Key) 설정 가이드
이 설정은 엔코더를 Pitch Bend로 설정하고, 키(Key) 기능을 사용하여 채널을 시프트(Shift)하는 방식으로 작동합니다.
중요
본 설정은 4ES-2K 모델을 기준으로 작성된 예시입니다. ParksTool의 다른 제품을 사용하는 경우, 해당 제품의 하드웨어 구성에 맞게 설정을 응용하셔야 합니다. 기본적인 MCP 프로토콜 원리(Pitch Bend 페이더 제어, Note 46/47 뱅크 전환)는 모든 제품에 동일하게 적용됩니다.
1. 엔코더(다이얼) 설정 (Fader 기능)
4ES-2K의 엔코더 4개(다이얼)를 Sound Devices 888의 페이더로 작동하도록 설정합니다.
설정 항목 |
설정 값 (각 엔코더) |
비고 |
|---|---|---|
기능 |
Pitch Bend |
|
값 |
1, 2, 3, 4 |
각 엔코더를 순서대로 Pitch Bend 1, 2, 3, 4로 설정합니다. |
참고
이 설정은 기본적으로 믹서의 채널 1-4를 제어하도록 합니다. 다음 단계의 채널 시프트 키 설정을 통해 채널 9-12 제어로 전환하게 됩니다.
2. 키(Key) 설정 (채널 시프트 기능)
Sound Devices 레코더에게 “다음 8채널을 제어하겠다”는 신호를 보내기 위해 Bank Change 명령을 할당합니다.
+8 채널 시프트 (Bank +)
설정 항목 |
설정 값 |
비고 |
|---|---|---|
기능 |
Note |
Note On 메시지 사용 |
채널 |
1 |
|
노트 (Note) |
47 |
Note 47 (B2)이 +8 채널 시프트 기능을 수행합니다. |
속도 (Speed) |
127 |
선택 사항: 채널 시프트 복귀 기능 (-8 채널)
설정 항목 |
설정 값 |
비고 |
|---|---|---|
기능 |
Note |
|
채널 |
1 |
|
노트 (Note) |
46 |
Note 46 (A#2/Bb2)이 -8 채널 시프트 기능을 수행합니다. |
속도 (Speed) |
127 |
3. 사용 방법
4ES-2K의 엔코더를 위 설정대로 Pitch Bend 1, 2, 3, 4로 설정합니다.
Sound Devices에 연결합니다.
초기 상태에서는 엔코더가 채널 1-4를 제어합니다.
노트 47 (B2)로 설정된 채널 시프트 키를 한 번 누릅니다.
이제 4ES-2K의 엔코더가 Sound Devices 888의 채널 9, 10, 11, 12의 페이더를 제어하게 됩니다.

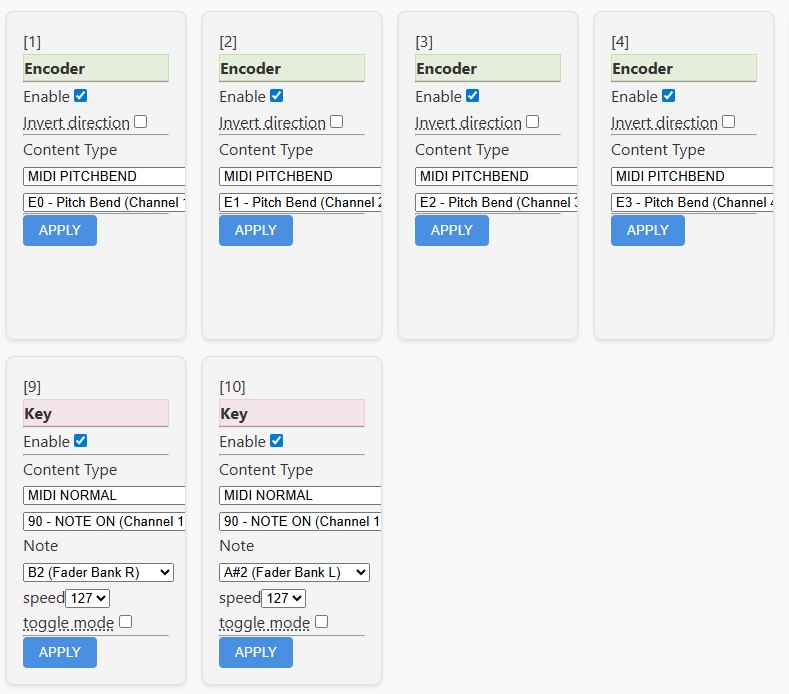

4ES-2K 설정 예시: 각 엔코더는 Pitch Bend로, Key는 Note B2(47)/A#2(46)로 설정하여 뱅크 전환을 구현한 모습입니다.
추가 정보: Trim (Gain) 제어
페이더 외에 입력 트림(Trim/Gain)을 제어하려면 vpot 기능을 사용할 수 있습니다.
기능: Mackie Control Protocol의 vpot (Input Trim 제어)
설정: ParksTool 엔코더를 MCP vpot 모드(또는 CC Relative)로 설정
Sound Devices 설정: 833/888의 전체 트림 범위를 부드럽게 제어하기 위해 Web Configuration Tool에서 해당 인코더의 Potentiometers Divider 값을 조절하는 것이 좋습니다.
참고
Firmware v8 이상에서는 기존의 ‘Resolution’ 설정이 Potentiometers Divider로 변경되었습니다. 이 값은 Potentiometer의 전체 회전 범위 내에서 메시지를 몇 번 보낼 것인가를 결정합니다. vpot 제어를 원활하게 하기 위해서는 이 값을 충분히 높게 설정하여 실험적으로 최적의 감도를 찾아야 합니다.
Preset을 이용한 간편 설정
MCP 설정을 일일이 수동으로 입력하는 것이 번거롭다면, Preset 기능을 활용할 수 있습니다.
ParksTool Web Configuration Tool 에서 vpot 과 pitchbend 설정이 미리 적용된 Preset 을 로드하면, 일단 VPOT 이나 Pitch bend 설정을 쉽게 할 수 있습니다. 다른 디테일한 설정은 별도로 수정해야 합니다.
