Configuration

본 제품은 web configuration tool (https://config.parkstool.com) 을 통해서 자유롭게 커스터마이징을 할 수 있습니다. 기능을 바꾸기 위해서는 web configuration tool 을 사용하여 설정을 변경해야 합니다.

경고

MIDI 컨트롤러 기능(연주, CC/Note 전송 등)은 모든 플랫폼에서 정상 작동합니다. 단, **Web Configuration Tool을 통한 설정 변경은 PC 전용**입니다.

• iOS / iPadOS: Apple WebKit이 Web MIDI API를 미지원하므로, 모든 브라우저에서 Web Configuration Tool 사용 불가.

설정 변경은 반드시 **PC (Windows 또는 Mac) + Chrome 또는 Edge 브라우저**에서 진행해 주세요.

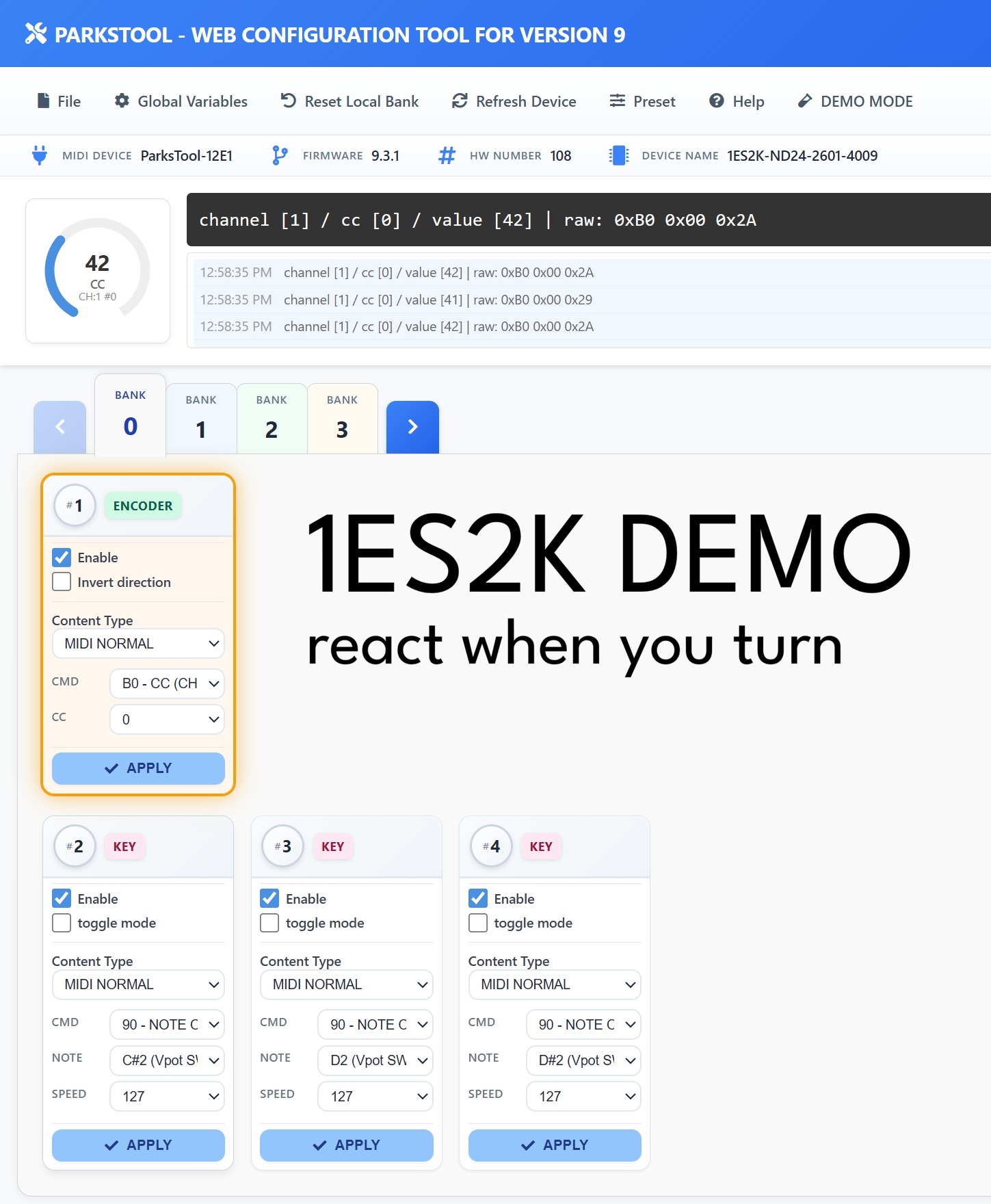

인터페이스 개요

참고

위 스크린샷은 1ES2K 기준 예시입니다. 제품에 따라 표시되는 컨트롤(엔코더, 키, 페이더, 포텐셔미터) 의 개수와 종류가 다를 수 있습니다.

웹 설정 도구는 크게 다음 영역으로 구성됩니다:

상단 메뉴바

• File — 설정 파일 저장/불러오기

• Global Variables — Bank 수, Bank Looping 등 전체 설정

• Reset Local Bank — 현재 Bank 설정 초기화

• Refresh Device — 연결된 디바이스 재연결

• Preset — 미리 저장된 프리셋 불러오기

• Help — 도움말

• DEMO MODE — 디바이스 없이 인터페이스를 체험할 수 있습니다. 구매 전 기능을 미리 확인하거나 설정을 연습하는 데 유용합니다.

디바이스 정보 바

연결된 디바이스의 정보가 한 줄로 표시됩니다:

• MIDI DEVICE — 컴퓨터에서 인식된 MIDI 장치명 (예: ParksTool-12E1)

• FIRMWARE — 현재 펌웨어 버전 (예: 9.3.1)

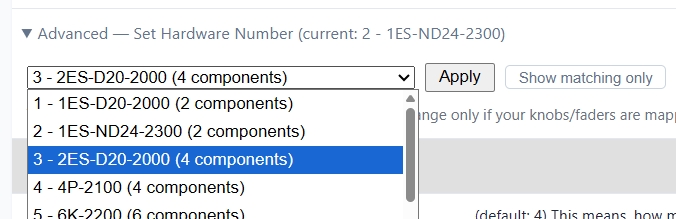

• HW NUMBER — 하드웨어 일련번호

• DEVICE NAME — 제품 SKU명 (예: 1ES2K-ND24-2601-4009)

MIDI 모니터

디바이스에서 전송되는 MIDI 메시지가 실시간으로 표시됩니다. 형식은 다음과 같습니다:

channel [1] / cc [0] / value [42] | raw: 0xB0 0x00 0x2A

• channel — MIDI 채널 번호 (1~16)

• cc — CC 번호 (0~127)

• value — 현재 값 (0~127)

• raw — 실제 전송된 MIDI 바이트 (16진수)

로그 영역에는 최근 메시지들이 타임스탬프와 함께 기록되며, 좌측의 원형 게이지는 현재 값, MIDI 타입, 채널 및 CC 번호를 시각적으로 표시합니다.

Bank 탭

Bank 0부터 N까지 탭으로 표시되며, 클릭하거나 화살표 버튼으로 Bank를 전환할 수 있습니다. 파란색으로 표시된 탭이 현재 편집 중인 Bank입니다.

컨트롤 카드

각 컨트롤이 카드 형태로 표시됩니다. 카드 상단에는 컨트롤 번호(#1, #2 …)와 타입 배지(ENCODER, KEY, FADER, POTENTIOMETER 등)가 표시됩니다.

각 카드에서 설정 가능한 항목:

• Enable — 해당 컨트롤 활성화 여부

• Invert direction — 엔코더/포텐셔미터/페이더 전용. 값 방향 반전

• Toggle mode — 키 전용. 누를 때마다 On/Off 교대 전환

• Content Type — MIDI 메시지 종류 선택 (MIDI NORMAL, PITCHBEND 등)

설정을 변경한 후 반드시 APPLY 버튼을 눌러야 디바이스에 저장됩니다.

팁

오렌지 테두리: 현재 물리적으로 조작 중인 컨트롤의 카드에 오렌지색 테두리가 실시간으로 표시됩니다. 노브를 돌리거나 키를 누르면 해당 카드가 강조되므로, 여러 컨트롤 중 어떤 것을 조작하고 있는지 한눈에 확인할 수 있어 설정 시 매우 유용합니다.

출력 및 동작

본 제품은 다양한 작동 모드를 지원합니다:

• MIDI Normal Mode

• MIDI Pitchbend Mode

• MIDI Program Change Mode

• MIDI Custom Mode

• Keyboard Mode

• Consumer Control Mode (볼륨 조절 등)

• Mouse Mode

• 14-bit CC Mode

• 14-bit NRPN Mode

🎹 작동 모드 설명

1. MIDI Normal Mode

Encoders / Potentiometers: CC 또는 Note On 메시지를 전송하며, MIDI 채널과 번호를 설정할 수 있습니다. CC 값이나 note velocity 는 encoder 나 potentiometer의 위치에 따라 달라집니다.

Keys: CC 127 또는 Note Velocity 127 값을 전송합니다. 눌렀을 때 127, 떼었을 때 0을 전송합니다. 이 값은 사용자 정의 값으로 설정할 수 있습니다. 본 설명은 일반적인 momentary 모드이며 토글 모드도 지원됩니다. 토글 모드로 사용하고 싶다면 해당하는 체크박스를 체크합니다.

2. MIDI Pitchbend Mode

Encoders / Potentiometers: 회전할 때 Pitchbend 값이 전송됩니다.

Keys: pitchbend 값은 전송되지 않습니다.

3. MIDI Program Change Mode

Encoders /Potentiometers: 위치 기반 Program Change 메시지를 전송합니다.

Keys : 지정된 Program 번호를 전송할 수 있습니다.

4. MIDI Custom Mode

Encoders / Potentiometers: 좌/우 회전에 따라 서로 다른 값을 전송할 수 있습니다.

Keys: 눌렀을 때, 뗐을 때, 토글 동작 등 다양한 동작 지정 가능.

• 지원 메시지: Note On/Off, CC, Program Change, Pitchbend, 14bit NRPN

5. Keyboard / Consumer Control / Mouse Mode

일반 키보드, 미디어키(예: 재생/정지/볼륨), 마우스로 동작할 수 있는 모드입니다.

6. 14-bit CC Mode

• 고해상도 제어를 위한 모드로, 하나의 컨트롤에서 14비트(16384 단계)의 값을 전송할 수 있습니다.

• MIDI 규격에 따라 MSB(상위 바이트)와 LSB(하위 바이트)를 조합하여 송신됩니다.

• Encoders 및 Potentiometer에서 지원되며, 정밀한 매핑이 필요한 상황에 적합합니다.

7. 14-bit NRPN Mode

NRPN 제어 가능

• 엔코더나 포텐셔미터 제품은 사용자가 노브를 돌리면 NRPN 값(MSB/LSB)이 실시간으로 전송됩니다.

• 스위치(키) 타입 제품은 Web Configuration Tool에서 value 값을 직접 지정하여 NRPN 메시지를 전송할 수 있습니다.

• 설정 방법: Web Configuration Tool에 접속 후 ‘MIDI NRPN MODE’를 선택하고, NRPN MSB/LSB를 지정하면 됩니다.

• NRPN 메시지는 고해상도 MIDI 제어에 적합하며, 다양한 DAW 및 하드웨어에서 지원됩니다.

8. SYSEX Mode (펌웨어 버전 v9.3 이상)

개요

• 사용자 정의 MIDI System Exclusive(SysEx) 메시지를 전송할 수 있는 모드입니다.

• 하드웨어 신디사이저, 이펙터, 샘플러 등의 파라미터를 직접 제어할 수 있습니다.

• Encoders, Potentiometers, Keys 모두 지원됩니다.

• 모든 제품에서 사용 가능합니다.

기본 사용법

1. Web Configuration Tool에서 PEK의 Content Type을 “SYSEX (v9.3+)”로 선택합니다.

2. Custom SysEx Message 입력란에 16진수 형식으로 SysEx 메시지를 입력합니다.

   • 예시 (정적 값): F0 00 20 33 01 00 70 40 22 48 F7

   • F0으로 시작, F7로 끝나야 합니다.

   • 모든 바이트는 7-bit 값(0x00~0x7F)이어야 합니다.

3. APPLY 버튼을 클릭하여 저장합니다.

4. 해당 PEK를 조작하면 저장된 SysEx 메시지가 전송됩니다.

변수 치환 기능 (Dynamic Values)

• SysEx 메시지 내에 {value7bit} 토큰을 삽입하여 현재 값을 동적으로 전송할 수 있습니다.

• Encoders 및 Potentiometers 에서 특히 유용합니다.

예시:

F0 01 02 {value7bit} 03 F7

• Potentiometers 가 중간 위치일 때 (값 64): F0 01 02 40 03 F7 전송 (40은 16진수)

• Encoders 를 돌려 값이 100이 되면: F0 01 02 64 03 F7 전송 (64는 16진수)

• Keys 를 누르면: 현재 저장된 값으로 치환되어 전송

제한 사항

• 페이로드 크기: F0과 F7을 제외한 데이터는 최대 12 bytes까지 지원됩니다.

• 변수 개수: SysEx 메시지당 {value7bit} 토큰은 1개만 사용 가능합니다.

• 값 범위: 0~127 (7-bit MIDI 값)

일부 제품의 Bank 수 제한

• 메모리 제약으로 인해 일부 제품에서 Bank 수가 감소할 수 있습니다:

  • 4개 노브 제품: 최대 15 banks

  • 8개 노브 제품: 최대 7 banks

  • 16개 노브 제품: 최대 3 banks

  • 24개 이상 노브 제품: 최대 2 banks

실사용 예시

1. 하드웨어 신디사이저 파라미터 제어

   • 필터, 오실레이터, 엔벨로프 등의 파라미터를 실시간 조절

   • 각 하드웨어의 MIDI Implementation Chart에서 정확한 SysEx 형식 확인 필요

2. 프로그램/프리셋 변경

   • 엔코더나 키를 사용해 빠른 프리셋 전환

   • {value7bit} 사용 시 0~127 범위의 프로그램 선택 가능

3. 이펙터 및 샘플러 제어

   • 딜레이 타임, 리버브 깊이 등 이펙트 파라미터 조절

   • 샘플러의 재생/정지, 샘플 선택 등

참고

SysEx 메시지는 장비마다 형식이 다릅니다. 반드시 해당 장비의 MIDI Implementation Chart 또는 매뉴얼 을 참고하여 정확한 명령어를 확인하세요.

9. SPECIAL Mode (펌웨어 버전 v9.2.6 이상, Key 전용)

Keys 에서만 사용할 수 있는 특수 모드입니다.

• Sustain Pedal On / Off: 키를 누르는 동안 Sustain Pedal On 신호를 유지하고, 손을 떼면 Off 신호를 전송합니다.

• Global Toggle On / Off: 활성화하면 해당 제품의 모든 키가 일시적으로 토글 모드로 동작합니다. 키를 처음 누를 때 Note On이 전송되고, 다음에 누를 때 Note Off가 전송됩니다. Global Toggle Off를 누르면 원래 Momentary 동작으로 돌아옵니다.

유즈케이스 예시: Dirtywave M8 트랙 Solo/Mute 제어

Dirtywave M8의 8개 트랙을 push encoder로 real-time solo/mute 제어할 때 Global Toggle을 활용할 수 있습니다.

목표: 두 가지 solo 동작을 하나의 컨트롤러에서 전환

• Momentary solo — 엔코더를 누르는 동안만 solo, 손을 떼면 해제

• Solo hold (toggle) — 엔코더를 누르면 solo 상태가 유지, 다시 누르면 해제

설정 예시 (4ES2K 기준, 8개 트랙 제어)

Bank를 2개만 사용해 구현합니다:

• Bank 1: 트랙 1–4 (엔코더 push = Momentary)

• Bank 2: 트랙 5–8 (엔코더 push = Momentary)

• 왼쪽 키: Bank 전환 (Bank 1 ↔ Bank 2)

• 오른쪽 키: SPECIAL → Global Toggle On

동작 방식

1. 평소에는 엔코더 push → Momentary solo (누르는 동안만 solo)

2. 오른쪽 키를 한 번 누르면 → 모든 엔코더 push가 Toggle 모드로 전환 (solo hold)

3. 오른쪽 키를 다시 누르면 → Momentary 모드로 복귀

참고

Global Toggle을 사용하면 Momentary/Toggle 전환을 위해 Bank를 4개 구성할 필요 없이 2개로 동일한 기능을 구현할 수 있습니다.

🔁 Bank 관련 추가 설명

• Encoders 및 Keys 이용하여 Bank를 전환할 수 있습니다.

• 기본은 2개의 Bank를 제공하며, Web Configuration Tool의 Global Variables 탭에서 Bank 수를 변경할 수 있습니다.

• Encoders 는 물리적인 턱이 있는 디텐트 타입이 Bank 전환에 추천됩니다.

• Bank Looping을 활성화하면 마지막 Bank에서 다시 첫 번째 Bank로 순환됩니다. 단일 버튼 장치에서 유용합니다.

• 각 Bank는 사용 전에 설정이 필요합니다.

• potentiometer 제품군도 bank 를 변경할 수 있습니다. 다른 bank 도 bank feature 로 설정해 두는 것을 추천합니다. 그렇지 않으면 뱅크가 바뀐 뒤 그 element 는 더이상 bank change 로 동작하지 않고 일반 midi 모드가 되기 때문입니다.

매핑 및 사용자 설정

✨ 기본 매핑 기능

• Web Configuration Tool을 통해 키, 노브, 미디어키 등을 자유롭게 매핑할 수 있습니다.

• 제품을 연결한 상태에서 웹 브라우저에서 설정 페이지를 열면 자동으로 인식됩니다.

컴포넌트별 추가 설정

각 컴포넌트(PEK)에는 Content Type 외에 다음 설정을 적용할 수 있습니다.

• Invert direction: 엔코더, 포텐셔미터, 페이더의 값 방향을 반전합니다. Key에는 적용되지 않습니다.

• Toggle mode: Key 전용. 활성화하면 키를 누를 때마다 On/Off가 교대로 전환됩니다. (BANK FEATURE 모드에서는 표시되지 않습니다.)

• REPEAT: Keyboard / Consumer Control / Mouse 모드에서 사용 가능합니다. 키를 한 번 누를 때 해당 입력을 몇 번 반복 전송할지 설정합니다. 예를 들어 5로 설정하면 키를 한 번 누를 때 해당 키 입력이 5번 전송됩니다. 1~60 범위에서 설정 가능합니다.
