Advanced Configuration

이 문서는 ParksTool 제품의 고급 설정 옵션을 설명합니다.

Encoder 설정

  • Encoder Resolution (기본값: 4)

    • 한 클릭(디텐트)마다 몇 스텝을 전송할지 설정합니다.

    • 디텐트 타입은 1울 권장합니다.

    • 부드러운 회전형은 4를 권장합니다.

    • 디텐트 타입은 한 디텐트 마다 손에서 느낌이 옵니다. 그 때 마다 하나의 신호를 보내기 위해서는 1을 권장합니다.

    즉, resolution은 한 디텐트 각도마다 몇 개의 값을 보낼 것인지에 대한 것입니다.

    Encoder 디텐트 설명 이미지

    위 이미지는 Acceleration을 전혀 전용하지 않았을 때를 기준으로 encoder 의 resolution 의 관계를 보여줍니다.

  • Encoder Acceleration Level (기본값: 8)

    엔코더를 빠르게 돌릴수록 더 많은 값이 전송됩니다. 0으로 설정하면 이 기능이 꺼집니다.

Potentiometer / Fader 설정

  • Smooth Filter Level (기본값: 4)

    • 입력값을 여러 번 누적하여 평균을 내어 전송합니다.

    • 값이 클수록 더 부드럽게 동작하지만, 반응 속도가 느려질 수 있습니다.

    • 아무런 조작을 하지 않았을 때에도 Midi message 가 전송된다면 이 값을 올려보기를 추천합니다.

  • Divider (기본값: 10)

    • 입력 범위를 이 숫자로 나누어, 최소~최대 위치까지 해당 횟수만큼 값이 전송됩니다.

    • 예를 들어 3으로 설정하면 3번 값이 전송됩니다. 피자를 몇 등분으로 할지 결정하는 것과 같습니다.

    참고: MIDI Normal / Pitchbend 모드에는 영향을 주지 않습니다.

  • Expression Pedal Deadzone Low (기본값: 30, 펌웨어 9.0.3+)

    • 익스프레션 페달 전용. 페달을 끝까지 내렸을 때 값이 0까지 내려가지 않는 경우, 이 값을 높여 보정합니다.

  • Expression Pedal Deadzone High (기본값: 40, 펌웨어 9.0.3+)

    • 익스프레션 페달 전용. 페달을 끝까지 올렸을 때 값이 127까지 올라가지 않는 경우, 이 값을 높여 보정합니다.

CC / NOTE 범위 설정

  • Minimum Value (기본값: 0)

    • 노브, 페이더, 엔코더의 최소값을 설정합니다. 예를 들어 최소값을 10으로 하고 싶다면 이 값을 10으로 지정하세요.

  • Maximum Value(기본값: 127)

    • 전송할 수 있는 최대값. 만약 100까지만 필요한 경우 100으로 설정 가능합니다.

General Flags

  • ENABLE DEEJ (기본값: 비활성화)

    • Deej 호환 직렬 메시지를 전송합니다. 시스템 퍼포먼스에 영향 줄 수 있습니다.

    경고

    펌웨어 9.3.0부터 Deej 기능이 완전히 제거되었습니다. 이 설정은 더 이상 효과가 없습니다. Deej를 계속 사용하려면 펌웨어 9.2.x 이하를 사용하세요.

  • DISABLE LED (1ES2K 전용, 기본값: 비활성화)

    • 자원 절약을 위해 LED를 끌 수 있습니다.

  • DISABLE TRS OUT (기본값: 비활성화)

    • TRS MIDI 출력을 끌 수 있습니다. 기본적으로는 항상 켜져 있습니다.

  • IGNORE MIDI IN

    • 펌웨어 9.0.2+에서 추가된 기능입니다. 외부 애플리케이션에서 디바이스로 전송되는 MIDI 메시지 무시합니다.

Bank 관련 Flags

  • ENABLE BANK LOOPING (기본값: 비활성화)

    • Bank를 증가/감소하다가 범위를 넘으면 다시 처음 Bank로 순환합니다.

  • ENABLE ANTI-JUMPING (기본값: 비활성화)

    • Potentiometer/Fader 전용. Bank를 바꿨을 때 이전 위치를 기억하고, 해당 위치에 도달하기 전까지는 MIDI 메시지를 보내지 않습니다 (값 점프 방지 기능).

  • ENABLE OCTAVE ONLY MODE (기본값: 비활성화)

    • 13키 키보드(13K1ES-D24)에서 엔코더로 키보드 전체의 옥타브를 위아래로 옮겨, 13개의 키만으로 모든 옥타브를 연주할 수 있게 하는 모드입니다. 펌웨어 9.6.0 부터 Web Configurator 의 Global Variables → ETC FLAGS 에 있습니다. 자세한 동작은 옥타브 전용 모드 (Octave-Only Mode) 섹션을 참고하세요.

  • BURST MODE (기본값: 비활성화)

    • 활성화하면 여러 Bank에 등록된 메시지를 한 번에 묶어서 전송합니다. 상위 Bank부터 하위 Bank 순으로 전송됩니다.

    • 예를 들어, Bank 1에 MSB/LSB (MIDI Custom)를 설정하고 Bank 0에 Program Change를 설정하면, 키를 누를 때 MSB/LSB가 먼저 전송된 후 Program Change가 전송됩니다.

    • 코드(화음)를 만들 때도 활용할 수 있습니다.

    • ENABLE ONLY OCTAVE MODE와 함께 사용할 수 없습니다.

옥타브 전용 모드 (Octave-Only Mode)

13키 키보드 제품(13K1ES-D24 — 13키 + 엔코더 1개)을 위한 모드입니다. 13개의 키는 한 옥타브를 조금 넘는 범위밖에 다루지 못하지만, 이 모드를 켜면 엔코더로 키보드 전체를 옥타브 단위로 위아래로 이동시켜 13개의 키만으로 MIDI 전 음역(노트 0–127)을 연주할 수 있습니다.

이 모드에서는 뱅크 기능이 꺼지고 엔코더가 옥타브 이동을 담당합니다.

켜는 방법

Web Configurator 의 Global Variables → ETC FLAGS 에서 ENABLE ONLY OCTAVE MODE 를 체크합니다.

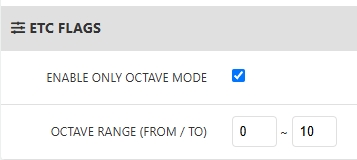

Global Variables 의 ETC FLAGS 섹션에서 ENABLE ONLY OCTAVE MODE 체크박스와 OCTAVE RANGE (FROM / TO) 입력란

옥타브 범위 설정 (OCTAVE RANGE — FROM / TO)

엔코더로 이동할 수 있는 가장 낮은 옥타브(FROM) 와 가장 높은 옥타브(TO) 를 정합니다. 값을 바꾼 뒤 Apply 를 눌러 기기에 저장합니다.

  • 기본값은 0 ~ 10 으로, MIDI 전 음역(노트 0–127)을 모두 덮습니다.

  • FROM 은 TO 보다 클 수 없습니다.

  • 필요한 만큼만 범위를 좁힐 수 있습니다. 예를 들어 연주에 5옥타브만 쓴다면 범위를 제한해 두면 엔코더를 돌릴 때 쓰지 않는 옥타브를 지나치지 않아도 됩니다.

OCTAVE RANGE

실제 음역

0 ~ 10 (기본값)

노트 0–127 (전 음역)

1 ~ 5

노트 12–72

2 ~ 5

노트 24–72

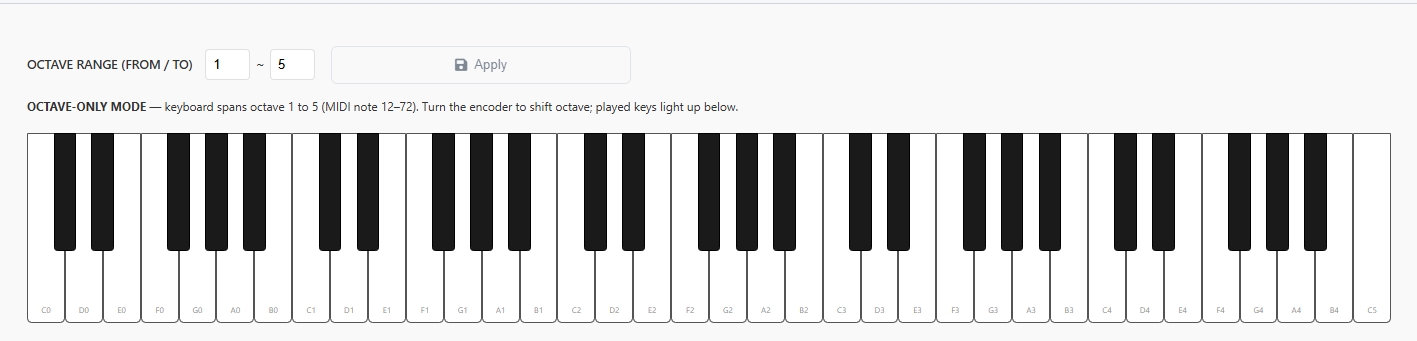

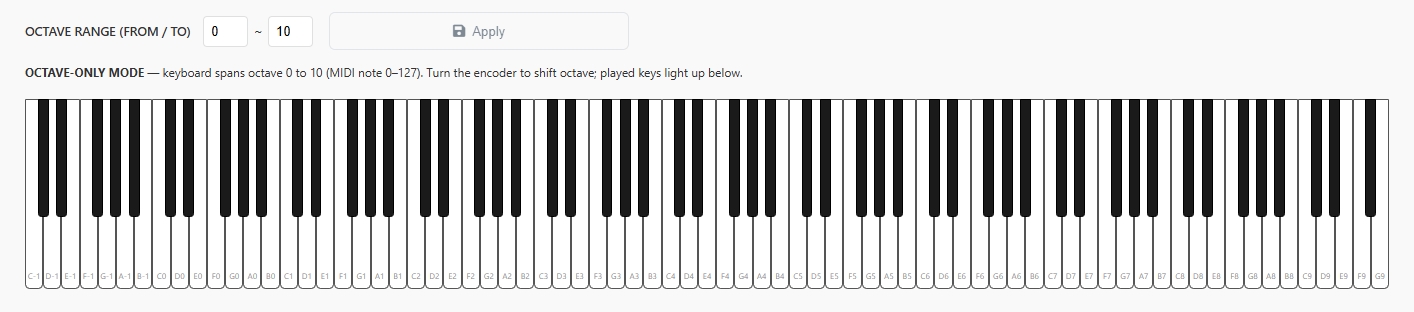

OCTAVE RANGE 를 0~10 으로 설정했을 때, C-1 부터 G9 까지 전 음역이 펼쳐진 건반 OCTAVE RANGE 를 1~5 로 좁혔을 때, C0 부터 C5 까지만 표시되는 건반

엔코더(노브) 동작

  • 엔코더를 오른쪽으로 돌리면 한 옥타브 위로, 왼쪽으로 돌리면 한 옥타브 아래로 이동합니다.

  • 한 디텐트(딸깍)당 정확히 한 옥타브씩 움직입니다. 한 칸을 돌렸는데 옥타브가 건너뛰거나 덜 움직이는 일이 없습니다.

  • 위에서 설정한 OCTAVE RANGE 안에서만 이동하며, FROM 아래나 TO 위로는 넘어가지 않습니다.

  • 키를 누르고 있는 상태에서 옥타브를 바꾸면, 그 순간 눌려 있던(소리 나던) 노트에는 note off 가 전송되어 꺼집니다. 덕분에 이전 옥타브의 음이 계속 울리는 stuck note (꺼지지 않는 음)가 생기지 않습니다.

연주 중인 건반 표시

Web Configurator 는 현재 설정된 옥타브 범위에 맞춰 건반을 화면에 펼쳐 보여줍니다. 키를 누르면 해당 건반이 파란색으로 켜져, 지금 어느 옥타브의 어떤 음을 연주하고 있는지 한눈에 확인할 수 있습니다. (아래 그림은 C2 · E2 · G2 세 건반을 동시에 누른 모습)

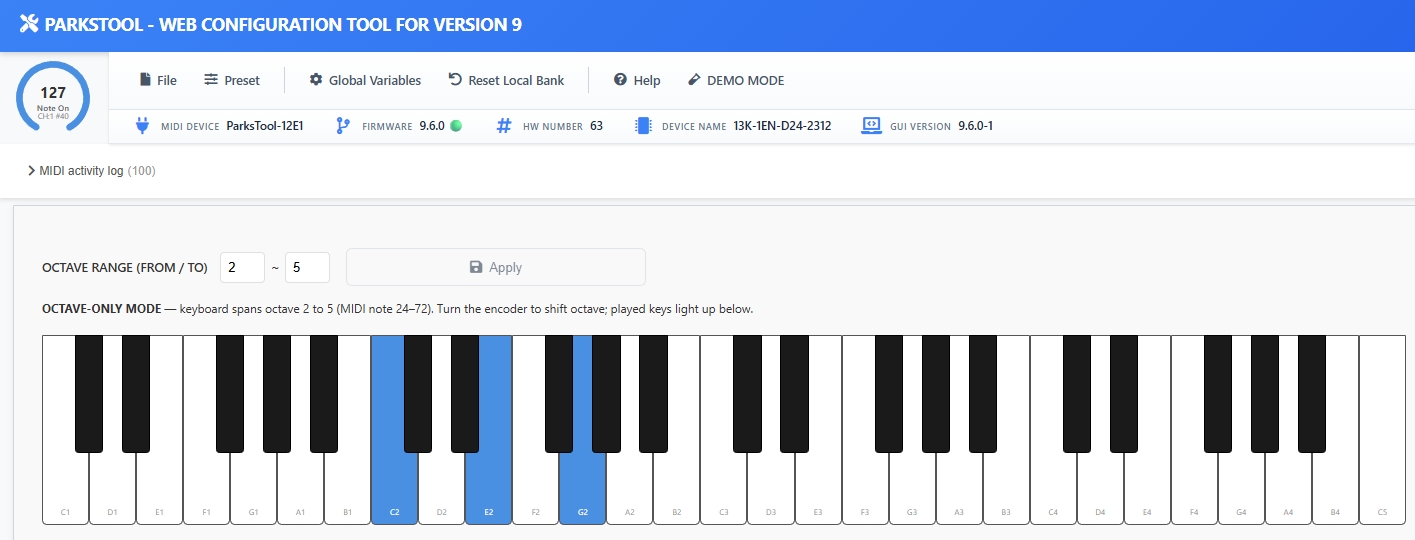

OCTAVE RANGE 2~5 로 설정된 상태에서 C2, E2, G2 세 건반이 파란색으로 하이라이트된 Web Configurator 화면

LED 설정

note

LED 색상 커스터마이징은 특정 모델(예: 1ES2K)에 한하며, 첫 번째 Bank에서만 적용됩니다. 다른 Bank는 미리 정의된 색상으로 고정됩니다. 모든 색상 LED를 끄려면 DISABLE LED 옵션을 활성화하세요.

값 저장 시스템

자동 값 저장 (펌웨어 8.0.11+)

  • 저장 타이밍: 값 변경 후 60초 후 자동 저장

  • 즉시 저장: Bank 변경 시 즉시 저장

  • 메모리 수명: 100,000회 쓰기 가능

  • 최적화: 동일한 값은 쓰지 않아 수명에 영향 없음

Multiple device from ParksTool

ParksTool 제품을 여러 개 연결하여 사용할 수 있습니다. 다만 각 디바이스의 이름이 변경되어야 하며 이는 firmware update 를 통해서 이뤄질 수 있습니다.

Scene Workflow — Virtual Fader / Scene Capture (펌웨어 9.5)

9.5 시리즈는 9.4 의 Scene v2 모델 위에서 DAW 연계 와 씬 운용 을 본격적으로 다듬은 흐름입니다. 가장 최신은 9.5.12 입니다.

이 버전의 핵심은 “DAW 가 보내는 값과 디바이스의 씬을 매끄럽게 오가는 것” 입니다. 라이브 셋업이나 믹스 작업 도중 DAW 자동화로 만든 페이더 움직임을 그대로 디바이스의 씬으로 가져올 수도 있고, 반대로 디바이스에서 만든 씬을 한 번의 키 입력으로 DAW 로 송출할 수도 있습니다.

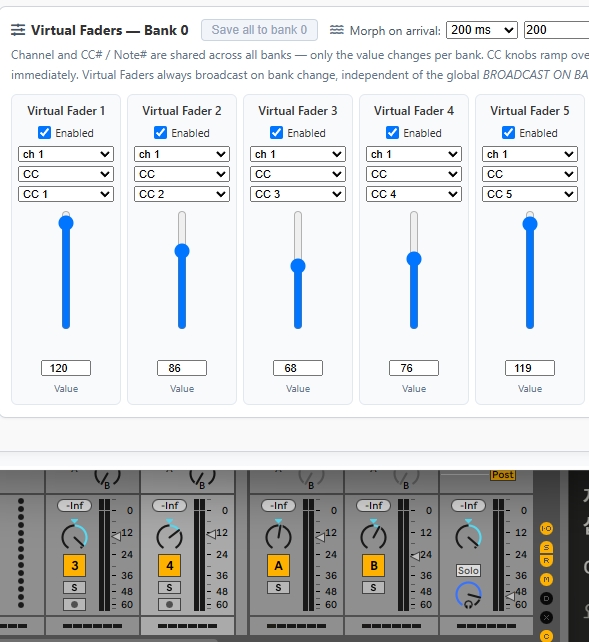

ParksTool Web Configurator 의 Virtual Fader 와 DAW 가 함께 동작하는 모습 — 디바이스의 씬이 DAW 의 채널 값과 양방향으로 연결되는 워크플로우

Virtual Fader — 디바이스 안의 가상 페이더 8개

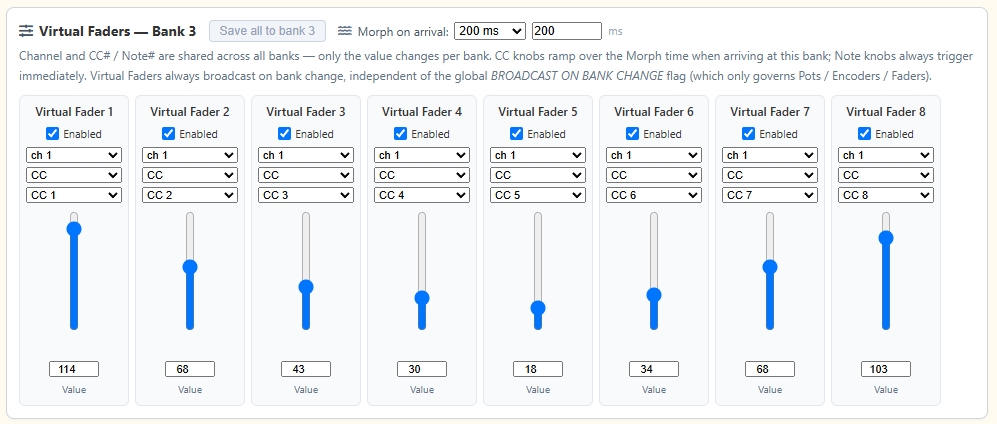

Web Configurator 의 Virtual Fader 8개 카드 (Bank 3 예시) — 각 페이더의 채널/CC#/타입 설정과 수직 슬라이더, 값 표시

물리 페이더나 노브 없이도 8개의 가상 페이더 를 디바이스 안에 둘 수 있습니다. 즉, 기기 자체에 페이더가 없는 1ES2K 같은 작은 모델에서도, 또는 기기에 있는 물리 페이더 외에 8개의 추가 채널 이 필요한 사용자에게도 똑같이 적용됩니다.

각 가상 페이더는 다음과 같이 구성됩니다.

  • 채널 + CC# (또는 노트 번호) + 타입 + on/off 를 모든 뱅크에서 공통 으로 가집니다. 한 번 정해두면 어느 뱅크에서든 같은 위치를 가리킵니다. 예: VF#1 을 Channel 1 / CC 7 (Volume) 으로 설정해두면, 모든 뱅크에서 VF#1 은 항상 “Channel 1 의 Volume” 을 의미합니다.

  • 값은 뱅크별로 따로 보관합니다. 뱅크가 곧 씬이고, 씬마다 8개 페이더의 위치가 다른 셈입니다. 예: 뱅크 0 의 VF#1 = 80 (verse 볼륨), 뱅크 1 의 VF#1 = 110 (chorus 볼륨).

뱅크 (= 씬) 를 바꾸면 그 뱅크의 8개 값이 한 번에 DAW 로 송출됩니다. 한 번의 키 입력으로 EQ, 볼륨, 센드, panning 등 8개 파라미터를 동시에 전환 할 수 있다는 뜻입니다.

대표적인 활용 패턴:

  • 라이브 공연: 곡마다 EQ/볼륨/효과 셋을 뱅크 하나씩 매핑. 곡 사이 transition 에서 BANK + 한 번이면 모든 채널 동시 재구성.

  • DJ 셋: 4개 뱅크에 각자 다른 채널 믹스 설정. 곡 진행 흐름에 따라 한 번에 분위기 전환.

  • 스튜디오 믹스: 같은 트랙의 verse/chorus/bridge 별 EQ + 볼륨 + 센드 조합을 뱅크별로 보관, 빠르게 비교 가능.

  • 가상 컨트롤러: 기기에 페이더가 없는 모델에서도 가상 페이더 8개로 가상 mixing 디스플레이 역할.

Web Configurator 의 Virtual Fader 카드에서 채널과 CC# 을 정한 다음, 각 뱅크에서 슬라이더를 원하는 값에 두면 그 뱅크의 씬이 완성됩니다.

Per-bank morph time — 부드러운 씬 이행

뱅크 전환 시 가상 페이더 값이 새 뱅크의 값으로 갑자기 점프 하는 대신 부드럽게 이행 시킬 수 있습니다. DAW 가 받는 CC 메시지는 그 시간 동안 선형 보간된 중간값들이 순차적으로 전송되므로, DAW 측의 볼륨이나 EQ 값이 한 번에 튀지 않고 자연스럽게 흘러갑니다.

이행 시간은 뱅크별로 따로 둘 수 있습니다. 예를 들어:

  • 뱅크 0 → 뱅크 1: 100 ms (사실상 즉시지만 click pop 방지)

  • 뱅크 1 → 뱅크 2: 1500 ms (천천히 빌드업)

설정 가이드:

  • 0 ms: 즉시 점프. DAW 자동화 없이 빠른 셋 전환에 적합.

  • 50–100 ms: 사람 귀에는 즉시지만 클릭 잡음/팝 방지. 안전한 기본값.

  • 250–500 ms: 부드러운 fade. 곡 안에서 자연스러운 transition.

  • 1000–3000 ms: 천천히 build up / down. 라이브 공연의 곡 사이 전환, 분위기 전환용.

  • 수 초 이상: 점진적 변화. 앰비언트 / 영화음악 / 무대 효과음 등.

ms 단위 직접 입력 또는 프리셋 (250 / 500 / 1000 / 2000 등) 선택. 0 이면 즉시 점프, 양수면 그 시간 동안 선형 보간으로 이행합니다.

Scene Capture — DAW 가 보낸 값을 씬으로 흡수 (9.5.12+)

9.5 시리즈의 가장 큰 변화 — 디바이스와 DAW 사이의 양방향 흐름을 완성하는 기능입니다.

기존에는 디바이스 → DAW 방향만 의미가 있었습니다. 슬라이더를 움직이면 DAW 가 받는 식. 9.5.12 부터는 DAW → 디바이스 방향도 의미가 생깁니다. DAW 자동화 재생, 다른 MIDI 컨트롤러의 움직임, 또는 또 다른 DAW 의 출력 등으로 Virtual Fader 의 채널/CC 와 매칭되는 메시지가 들어오면, 그 값이 디바이스 내부에서 잡힙니다.

시각적 표현: Web Configurator 의 슬라이더 옆에 파란 ghost 막대가 약 1초 주기로 깜빡이며 “DAW 가 보낸 값” 을 표시합니다. 슬라이더 thumb 자체는 여전히 뱅크의 저장된 값을 가리키고, ghost 는 그 옆에 따로 떠다닙니다. 즉 한 눈에:

  • slider thumb (검은 핸들): 이 뱅크에 영구 저장된 값

  • ghost bar (파란 깜빡임): DAW 가 방금 보낸 값 (아직 미저장)

두 값이 다를 때만 ghost 가 나타나고, 같아지면 자동으로 사라집니다.

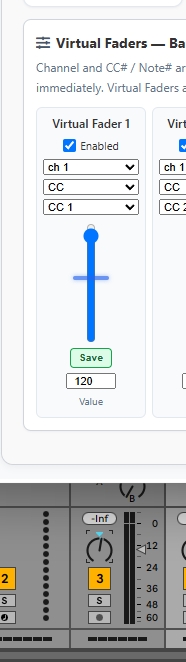

DAW 에서 노브를 조정하면 매핑된 Virtual Fader 슬라이더 위에 파란 ghost 막대가 깜빡이고, 활성화된 Save 버튼을 누르면 그 값이 현재 뱅크에 저장되는 모습

저장 (commit):

사용자는 두 가지 방법으로 ghost 값을 현재 뱅크의 씬에 영구 저장할 수 있습니다.

  • 슬라이더 옆 Save 버튼: 그 한 페이더만 저장 (다른 7 개는 그대로 두기)

  • 카드 상단의 Save all to bank N 버튼: 변경된 8 개 모두 한 번에 저장

저장하지 않으면 ghost 는 계속 깜빡이며 라이브 상태로 남습니다. 뱅크를 바꾸면 ghost 는 초기화 되므로, 보존하고 싶은 상태라면 뱅크 전환 전에 저장하시기 바랍니다.

실제 흐름 (DAW 사용자 입장에서):

  1. Web Configurator 에서 Virtual Fader 8개 routing 을 설정 (예: VF#1 = Channel 1 CC 7).

  2. Web Configurator 를 열어둔 상태로 DAW 에서 자동화 재생, 또는 외부 MIDI 컨트롤러로 해당 채널/CC 송출.

  3. 매칭되는 VF 옆에 ghost 막대 깜빡임 시작 — DAW 가 보낸 값이 바로 보입니다.

  4. 마음에 들면 Save 또는 Save all to bank N 클릭. 슬라이더 thumb 이 ghost 위치로 옮겨가고, 그 값이 EEPROM 에 박힙니다. 다음 부팅/세션에도 살아있습니다.

활용 예시:

  • DAW 자동화에서 마음에 드는 EQ 조합을 발견 → 자동화 재생 중 그 8 개 페이더 위치를 Save all to bank 2 한 번으로 뱅크 2 의 씬으로 영구 보존. 다음 공연/세션에서 그 뱅크로 가기만 하면 동일한 EQ 가 즉시 송출됩니다.

  • 라이브 도중 즉흥적으로 만든 한 페이더의 위치를 보존 → 그 페이더 옆 Save 클릭. 다른 페이더들은 건드리지 않은 채로 그 슬롯만 갱신됩니다.

  • DAW 자동화 곡선의 한 순간을 캡쳐 → 정밀한 자동화 곡선을 그려놓은 다음, 그 안의 특정 순간을 디바이스의 씬으로 가져옵니다. 이후엔 그 한 키 입력만으로 그 순간을 즉시 불러올 수 있습니다.

  • 다른 MIDI 컨트롤러의 셋업을 디바이스로 흡수 → 큰 믹서나 다른 컨트롤러에서 만든 설정을 ParksTool 디바이스의 8 개 씬으로 가져와, 작은 기기 하나로 휴대 가능.

  • 자동화 학습 / 실험 → 곡 변화에 따라 어떤 값들을 줘야 하는지 DAW 자동화로 시험해보고, 잘 맞는 조합만 골라서 디바이스 뱅크에 박아둔다. 시행착오의 결과만 영구 보존되는 구조.

Bank Shift Keys preset (9.5.12+)

위 Scene 흐름이 실용적이려면 모든 뱅크에서 BANK -/+ 키가 작동해야 합니다. 그렇지 않으면 어떤 뱅크에서 다음 뱅크로 가지 못하고 막힐 수 있습니다.

Web Configurator 의 Preset → Bank Shift Keys (all banks) 를 누르면, 기기의 마지막 두 KEY (끝에서 두 번째 = BANK -, 마지막 = BANK +) 를 BANK_FEATURE 로 자동 설정하며, 모든 뱅크에 동일하게 적용 합니다.

왜 마지막 두 키인가: 첫 번째, 두 번째 키는 보통 가장 자주 쓰는 노트 / CC 가 박혀 있는 경우가 많기 때문에, 끝쪽의 덜 쓰는 키 두 개를 BANK 시프트로 활용하는 게 자연스럽습니다. 1ES2K (키 2 개) 같은 경우엔 두 키가 BANK -/+ 로 정해집니다.

KEY 설정은 뱅크별로 따로 보관되기 때문에, 이전에는 어떤 뱅크에서는 BANK 키가 작동하지만 다른 뱅크에서는 다른 동작으로 돌아가있는 혼란이 있었습니다. 이 프리셋은 한 번 클릭으로 모든 뱅크에서 같은 두 키가 BANK -/+ 로 작동하도록 만들어 줍니다.

적용 후 검증: 각 뱅크로 이동해서 마지막 두 키가 BANK_FEATURE / 113 (BANK -) 또는 114 (BANK +) 로 설정돼있는지 Web Configurator 에서 확인 가능합니다.

처음 시작하기 — 첫 씬 만들기

Scene v2 가 처음이라면 다음 순서대로 따라해 보세요.

  1. 펌웨어를 9.5.12 로 업데이트 + ParksTool Uploader 의 Configurator 탭 또는 config.parkstool.com 열기.

  2. Global Variables → BANK FLAGS 에서 “Broadcast on Bank Change” 체크. 뱅크 전환 시 값이 자동으로 송출되도록 합니다.

  3. Virtual Fader 카드 로 가서 VF#1 ~ VF#8 의 routing 설정. 예시:

    • VF#1 = Channel 1 / CC 7 (Volume)

    • VF#2 = Channel 1 / CC 10 (Pan)

    • VF#3 = Channel 1 / CC 11 (Expression)

    • VF#4–8 = 원하는 다른 채널/CC

  4. 뱅크 0 의 씬 만들기: VF 슬라이더를 원하는 값으로 드래그.

  5. BANK + 키 (또는 Web Configurator BANK + 버튼) 로 뱅크 1 이동. VF 슬라이더가 0 에서 시작 — 뱅크 1 의 씬을 다르게 설정.

  6. 4–5 반복해서 뱅크 4 정도까지 채움.

  7. Preset → Bank Shift Keys (all banks) 클릭. 마지막 두 키가 BANK -/+ 로 모든 뱅크에서 작동.

  8. 테스트: 마지막 두 키를 눌러 뱅크 전환. DAW 에서 각 뱅크의 값이 즉시 (또는 morph time 만큼 부드럽게) 송출되는지 확인.

  9. (선택) Morph time 으로 각 뱅크의 이행 시간 조절.

  10. (선택) Scene Capture 로 DAW 자동화 결과를 흡수해 씬을 다듬기.

작은 개선들

  • 인코더 LED ring 뱅크 전환 즉시 갱신 (9.5.8+): 뱅크를 바꾸면 LED 가 새 뱅크의 마지막 값 위치로 즉시 그려집니다. 이전에는 사용자가 노브를 살짝 돌리기 전까지 옛 뱅크의 위치를 보여주는 어색함이 있었습니다.

  • Web Configurator Heartbeat (9.5.4+): Web Configurator 가 열려 있는 동안 30초마다 신호를 보내, 디바이스가 “웹 모드” 상태를 유지합니다. 이 동안 디바이스는 Virtual Fader 라이브 값을 자동으로 보내, 위의 Scene Capture 가 매끄럽게 작동합니다.
