Element별 매뉴얼
이 섹션에는 각 제품별 상세 매뉴얼이 포함되어 있습니다. ParksTool 의 제품은 Encoders , Potentiometers, Faders, Keys 의 조합으로 이뤄진 범용 Controller 입니다. 이 페이지에서는 각 element 들의 특징과 그 조합으로 만들어진 모델들을 자세히 설명합니다.
Encoders
MIDI 디바이스에서 사용되는 원형 노브는 마킹이 없습니다. 절대적인 위치가 없기 때문입니다.
엔코더의 특징은 다음과 같습니다:
회전 입력 감지: 엔코더는 사용자가 회전시키는 동작을 감지하여 디지털 신호로 변환합니다.
정밀 제어: 미세한 단계별 회전값을 감지할 수 있어, 볼륨 조절이나 메뉴 탐색 등 정밀한 제어에 적합합니다.
스위치 통합 가능: 일부 엔코더는 누름(클릭) 기능이 포함되어 있어, 추가 입력(예: 선택, 확인)으로 사용할 수 있습니다.
특히, 엔코더는 DAW(디지털 오디오 워크스테이션)로부터 현재 위치 값을 피드백 받을 수 있습니다. 이 기능 덕분에 사용자가 DAW에서 값을 조정한 이후에도 하드웨어 컨트롤러가 해당 위치에서 끊김 없이 제어를 시작할 수 있어, 매우 유연한 조작이 가능합니다. DAW에서 ParksTool 디바이스로 MIDI Out을 보내도록 설정하면, 하드웨어 컨트롤러가 DAW의 파라미터를 직접 제어할 수 있습니다. DAW의 MIDI 설정 메뉴에서 ParksTool을 출력 대상으로 지정하면, 각 엔코더의 움직임이나 버튼 입력이 DAW에 실시간으로 반영됩니다.

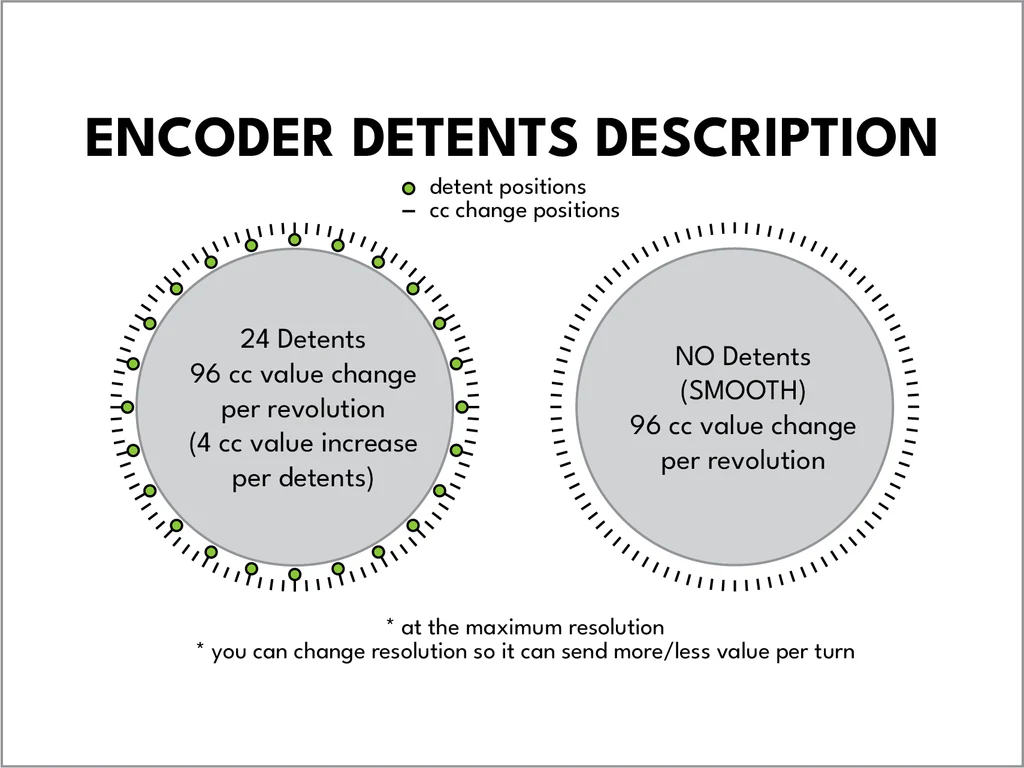

Detent 가 있는 엔코더
일부 제품에는 detent (걸림) 기능이 적용된 엔코더가 사용됩니다. Detent가 있는 엔코더는 회전 시 마치 마우스 휠처럼 드르륵 걸리는 bumpy 한 텍스처를 제공합니다. 예를 들어, 13K1ES-D24 제품은 detent가 적용되어 있어 손끝에서 걸림을 명확하게 느낄 수 있습니다.
제품명에 D24 가 포함되어 있지 않은 모든 엔코더는 smooth 타입으로, 회전 시 부드럽게 움직입니다.
제품 코드에서 엔코더는 [n]ES(스위치 통합) 또는 [n]EN(스위치 비통합)으로 표기됩니다. 예시: 4ES는 4개의 스위치 통합 엔코더를 의미합니다.
엔코더는 relative value 를 전송할 수 있어, 현재 값(절대 위치)을 알지 못해도 증가 또는 감소와 같은 변화를 신호로 전달할 수 있습니다. 이 점은 포텐셔미터 와 구별되는 특징으로, 포텐셔미터는 항상 현재의 절대 위치 값을 보내야 합니다. 따라서 엔코더는 메뉴 탐색이나 반복적인 조작에 적합하며, 포텐셔미터는 절대 위치를 사용자가 눈과 손으로 확인하면서 조작하고 싶은 상황에 적합합니다.
Potentiometers
MIDI 디바이스에서 사용되는 원형 노브(예시) 는 위 그림처럼 마킹이 있습니다. 마킹의 위치로 현재 어떤 값이 있는지 즉각 알 수 있습니다.
포텐셔미터의 특징은 다음과 같습니다:
절대 위치 감지: 포텐셔미터는 사용자가 회전시키거나 슬라이드하는 위치를 아날로그 값으로 감지하여, 해당 값을 디지털 신호로 변환합니다. 직관적 제어: 사용자는 손으로 직접 위치를 확인할 수 있어, 볼륨, 톤, 밸런스 등 절대값이 중요한 설정에 적합합니다.
제품 코드에서 포텐셔미터는 [n]P로 표기됩니다. 예시: 8P는 8개의 포텐셔미터를 의미합니다.
포텐셔미터는 항상 현재의 절대값 을 전송하므로, 사용자가 원하는 값을 직관적으로 전송할 수 있습니다. 이 점은 엔코더 와 구별되는 특징입니다.
Faders
30mm 스트로크: ParksTool 제품에 사용되는 페이더는 30mm의 이동 거리를 제공하여, 섬세하고 직관적인 슬라이드 제어가 가능합니다. 아날로그 위치 감지: 페이더는 사용자가 슬라이더를 움직이는 위치를 아날로그 값으로 감지하여, 해당 값을 디지털 신호로 변환합니다.
제품 코드에서 페이더는 [n]F로 표기됩니다. 예시: 1F는 1개의 페이더를 의미합니다.
페이더 역시 포텐셔미터와 마찬가지로 절대값 을 전송하므로, 사용자가 원하는 값을 직관적으로 조작할 수 있습니다.
ParksTool 에서 사용하는 Potentiometer 와 Fader 들은 10비트 값으로 입력됩니다. 즉, 0-127 값을 가질 수 있는 Normal MIDI 모드에서는 충분합니다. 다만 14bit CC 모드에서는 분해능이 감소합니다.
Keys
촉각 피드백: ParksTool 제품에 사용되는 키는 tactile 방식으로, 누를 때 명확한 클릭감과 반발력을 제공합니다.
일부 제품에서는 mechanical keyboard 의 스위치를 사용하여 더욱 고급지고 좋은 느낌을 제공합니다.
모멘터리 동작: 기본적으로 키는 누르는 동간만 신호를 전송하는 momentary 방식입니다.
토글 기능 지원: 웹 설정 툴(Web Configuration Tool)을 통해 각 키를 토글(toggle) 방식으로 동작하도록 지정할 수 있습니다. 토글로 설정하면 한 번 누를 때마다 상태가 변경됩니다(예: ON/OFF).
제품 코드에서 키는 [n]K로 표기됩니다. 예시: 2K는 2개의 키를 의미합니다.
Slide Switch
거의 모든 제품에는 슬라이드 스위치가 있으며 이는 TRS MIDI out port 의 모드를 변경합니다. TRS MIDI out 은 A 타입과 B 타입이 있습니다. TRS MIDI out 출력이 잘 되지 않는다면 슬라이드 스위치를 변경해보세요. 이 슬라이드 스위치 덕분에 TRS to MIDI 5pin cable 의 타입에 상관 없이 동작할 수 있습니다.
제품 네이밍 규칙
제품 코드는 다음과 같은 규칙으로 구성됩니다:
엔코더: [n]ES (스위치 통합) | [n]EN (스위치 비통합)
포텐셔미터/페이더: [n]P (포텐셔미터) | [n]F (페이더)
키/스위치: [n]K
익스프레션 페달: [n]X (3.5mm TRS 포트)
제조년월: YYMM
디자인 버전: 4자리 숫자
예시: 4ES2K-2506-4005 * 4ES: 4개의 엔코더 (스위치 통합) * 2K: 2개의 키 * 2506: 2025년 6월 제조 * 4005: 디자인 버전
