Mackie Control Protocol (MCP) インテグレーション
ParksTool MIDIコントローラーはPitchbendとVpotを送信できます。Mackie Control Protocol (MCP)をサポートしています。
重要
ここでいう対応とは、MCP が使うメッセージを送信できるという意味です。本製品は自分を Mackie Control 機器として通知したり、画面の文字やメーター表示を受け取ったりする動作は行いません。したがってこの設定は、Sound Devices レコーダーのような MCP メッセージを受け取る機器を制御するためのものであり、DAW に HUI / Mackie Control のコントロールサーフェスとして登録するためのものではありません。 DAW では MIDI ラーンで接続してください - DAW および DJ ソフトウェアとの連携 を参照。
主なMCP機能マッピング
ParksToolコントローラーの各要素をMCPプロトコルに合わせて以下のように設定できます。
Fader (ボリューム調整): Pitch Bendメッセージを使用します。(14-bit高解像度制御)
V-Pot (Pan/Trimなど): Relative CCモードまたはエンコーダー専用モードを使用します。
Button (転送/機能制御): Note On/Offメッセージを使用します。
Bank Change: Note Onメッセージを使用して8チャンネル単位で移動できます。
注釈
使用するソフトウェア/ハードウェアのMCP実装方式により、具体的なNote番号やCC値は異なる場合があります。
活用例: Sound Devices 8-Series
Sound Devices 833, 888などのレコーダーはMCPプロトコルをサポートしており、外部フェーダーの拡張が可能です。以下はParksTool 4ES-2Kモデルを使用してチャンネル9-12のフェーダーを制御する設定例です。
4ES-2K (4 Encoder + 2 Key) 設定ガイド
この設定はエンコーダーをPitch Bendに設定し、キー(Key)機能を使用してチャンネルをシフト(Shift)する方式で動作します。
重要
本設定は4ES-2Kモデルを基準に作成された例です。ParksToolの他の製品を使用する場合、その製品のハードウェア構成に合わせて設定を応用する必要があります。基本的なMCPプロトコルの原理(Pitch Bendフェーダー制御、Note 46/47バンク切り替え)はすべての製品に同様に適用されます。
1. エンコーダー(ダイヤル)設定 (Fader機能)
4ES-2Kのエンコーダー4個(ダイヤル)をSound Devices 888のフェーダーとして動作するように設定します。
設定項目 |
設定値 (各エンコーダー) |
備考 |
|---|---|---|
機能 |
Pitch Bend |
|
値 |
1, 2, 3, 4 |
各エンコーダーを順番にPitch Bend 1, 2, 3, 4に設定します。 |
注釈
この設定は基本的にミキサーのチャンネル1-4を制御するようにします。次のステップのチャンネルシフトキー設定を通じてチャンネル9-12制御に切り替えることになります。
2. キー(Key)設定 (チャンネルシフト機能)
Sound Devicesレコーダーに「次の8チャンネルを制御する」という信号を送るためにBank Changeコマンドを割り当てます。
+8 チャンネルシフト (Bank +)
設定項目 |
設定値 |
備考 |
|---|---|---|
機能 |
Note |
Note Onメッセージ使用 |
チャンネル |
1 |
|
ノート (Note) |
47 |
Note 47 (B2)が+8 チャンネルシフト機能を実行します。 |
速度 (Speed) |
127 |
オプション: チャンネルシフト復帰機能 (-8 チャンネル)
設定項目 |
設定値 |
備考 |
|---|---|---|
機能 |
Note |
|
チャンネル |
1 |
|
ノート (Note) |
46 |
Note 46 (A#2/Bb2)が-8 チャンネルシフト機能を実行します。 |
速度 (Speed) |
127 |
3. 使用方法
4ES-2Kのエンコーダーを上記の設定通りPitch Bend 1, 2, 3, 4に設定します。
Sound Devicesに接続します。
初期状態ではエンコーダーがチャンネル1-4を制御します。
Note 47 (B2)に設定されたチャンネルシフトキーを一回押します。
これで4ES-2KのエンコーダーがSound Devices 888のチャンネル9, 10, 11, 12のフェーダーを制御するようになります。

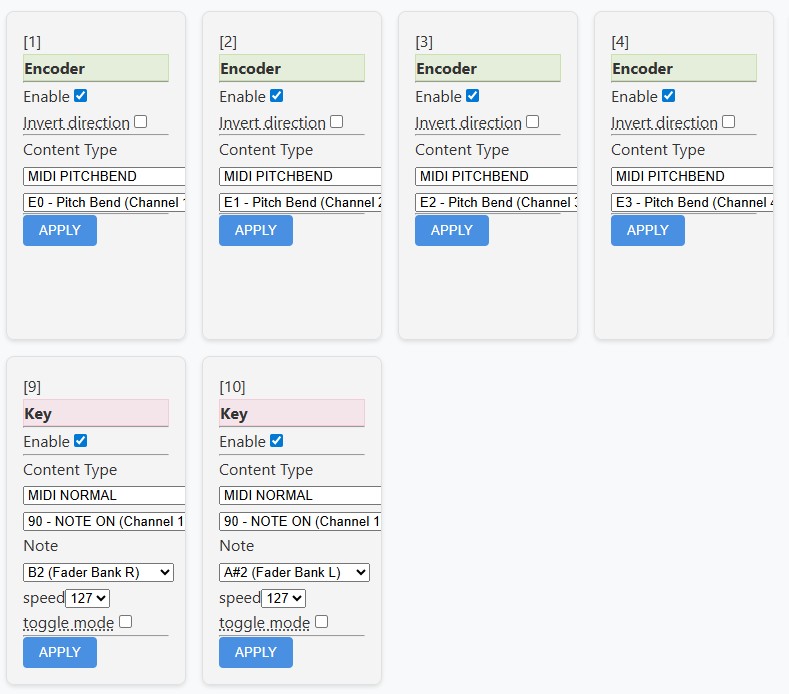

4ES-2K設定例: 各エンコーダーはPitch Bendに、KeyはNote B2(47)/A#2(46)に設定してバンク切り替えを実装した様子です。
追加情報: Trim (Gain) 制御
フェーダー以外に入力トリム(Trim/Gain)を制御するにはvpot機能を使用できます。
機能: MCP vpot (Input Trim 制御)
設定: ParksToolエンコーダーをMCP vpotモード(またはCC Relative)に設定
Sound Devices設定: 833/888の全トリム範囲をスムーズに制御するために、Web Configuration Toolで該当エンコーダーのPotentiometers Divider値を調節することをお勧めします。
注釈
Firmware v8以上では、既存の'Resolution'設定がPotentiometers Dividerに変更されました。この値はPotentiometerの全回転範囲内でメッセージを何回送信するかを決定します。vpot制御を円滑にするためには、この値を十分に高く設定して実験的に最適な感度を見つける必要があります。
プリセット(Preset)を利用した簡単設定
MCP設定をいちいち手動で入力するのが面倒な場合は、Preset機能を活用できます。
ParksTool Web Configuration Toolでvpotとpitchbend設定があらかじめ適用されたPresetをロードすると、一旦VPOTやPitch bend設定を簡単に行うことができます。他の詳細な設定は別途修正する必要があります。
