エレメント別マニュアル

このセクションには各製品の詳細マニュアルが含まれています。ParksToolの製品は、エンコーダー、ポテンショメーター、フェーダー、キーの組み合わせで構成された汎用コントローラーです。このページでは各エレメントの特徴とその組み合わせで作られたモデルについて詳しく説明します。

エンコーダー

MIDIデバイスで使用される円形ノブにはマーキングがありません。絶対的な位置がないためです。

エンコーダーの特徴は以下の通りです：

回転入力検出：エンコーダーはユーザーの回転動作を検出してデジタル信号に変換します。

精密制御：微細なステップごとの回転値を検出でき、ボリューム調整やメニューナビゲーションなど精密な制御に適しています。

スイッチ統合可能：一部のエンコーダーには押下（クリック）機能が含まれており、追加入力（例：選択、確認）として使用できます。

特に、エンコーダーはDAW（デジタルオーディオワークステーション）から現在の位置値をフィードバック受信できます。この機能により、ユーザーがDAWで値を調整した後でも、ハードウェアコントローラーがその位置から途切れることなく制御を開始でき、非常に柔軟な操作が可能です。DAWからParksToolデバイスにMIDI Outを送信するよう設定すると、ハードウェアコントローラーがDAWのパラメーターを直接制御できます。DAWのMIDI設定メニューでParksToolを出力対象として指定すると、各エンコーダーの動きやボタン入力がDAWにリアルタイムで反映されます。

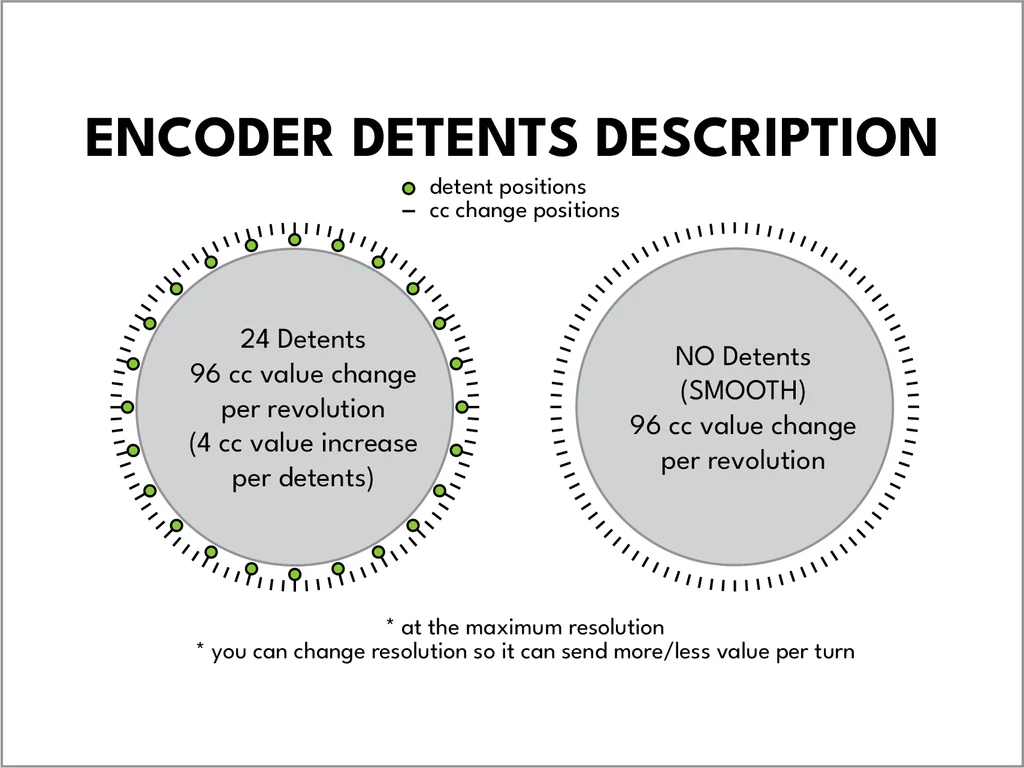

デテント付きエンコーダー

一部の製品には detent （引っかかり）機能が適用されたエンコーダーが使用されています。デテント付きエンコーダーは回転時にマウスホイールのようなカチカチした bumpy なテクスチャを提供します。例えば、 13K1ES-D24 製品はデテントが適用されており、指先で引っかかりを明確に感じることができます。"ed under the same license as the ParksTool MID

製品名に**D24**が含まれていないすべてのエンコーダーは**スムーズ**タイプで、回転時に滑らかに動きます。

製品コードでエンコーダーは[n]ES（スイッチ統合）または[n]EN（スイッチ非統合）と表記されます。例：4ESは4個のスイッチ統合エンコーダーを意味します。

エンコーダーは**相対値**を送信でき、現在の値（絶対位置）を知らなくても増加または減少などの変化を信号として伝達できます。これは**ポテンショメーター**との区別特徴で、ポテンショメーターは常に現在の絶対位置値を送信する必要があります。したがって、エンコーダーはメニューナビゲーションや反復操作に適しており、ポテンショメーターはユーザーが目と手で絶対位置を確認しながら操作したい状況に適しています。

ポテンショメーター

MIDIデバイスで使用される円形ノブ（例）は上図のようにマーキングがあります。マーキングの位置で現在どの値があるかをすぐに知ることができます。

ポテンショメーターの特徴は以下の通りです：

絶対位置検出：ポテンショメーターはユーザーが回転またはスライドする位置をアナログ値として検出し、その値をデジタル信号に変換します。直感的制御：ユーザーは手で直接位置を確認でき、ボリューム、トーン、バランスなど絶対値が重要な設定に適しています。

製品コードでポテンショメーターは[n]Pと表記されます。例：8Pは8個のポテンショメーターを意味します。

ポテンショメーターは常に現在の**絶対値**を送信するため、ユーザーが望む値を直感的に送信できます。これは**エンコーダー**との区別特徴です。

フェーダー

30mmストローク：ParksTool製品で使用されるフェーダーは30mmの移動距離を提供し、繊細で直感的なスライド制御が可能です。アナログ位置検出：フェーダーはユーザーがスライダーを動かす位置をアナログ値として検出し、その値をデジタル信号に変換します。

製品コードでフェーダーは[n]Fと表記されます。例：1Fは1個のフェーダーを意味します。

フェーダーもポテンショメーターと同様に**絶対値**を送信するため、ユーザーが望む値を直感的に操作できます。

ParksToolで使用するポテンショメーターとフェーダーは10ビット値で入力されます。つまり、0-127値を持つことができるNormal MIDIモードでは十分です。ただし、14bit CCモードでは解像度が低下します。

キー

触覚フィードバック：ParksTool製品で使用されるキーはタクタイル方式で、押下時に明確なクリック感と反発力を提供します。

一部の製品では機械式キーボードのスイッチを使用してより高級で良い感触を提供します。

モメンタリ動作：基本的にキーは押している間のみ信号を送信するモメンタリ方式です。

トグル機能サポート：Web Configuration Toolを通じて各キーをトグル（toggle）方式で動作するよう指定できます。トグルに設定すると、一度押すたびに状態が変更されます（例：ON/OFF）。

製品コードでキーは[n]Kと表記されます。例：2Kは2個のキーを意味します。

スライドスイッチ

ほぼすべての製品にはスライドスイッチがあり、これはTRS MIDI outポートのモードを変更します。TRS MIDI outにはAタイプとBタイプがあります。TRS MIDI out出力がうまくいかない場合は、スライドスイッチを変更してみてください。このスライドスイッチのおかげで、TRS to MIDI 5pinケーブルのタイプに関係なく動作できます。

製品ネーミング規則

製品コードは以下のような規則で構成されます：

エンコーダー: [n]ES (スイッチ統合) | [n]EN (スイッチ非統合)
ポテンショメーター/フェーダー: [n]P (ポテンショメーター) | [n]F (フェーダー)
キー/スイッチ: [n]K
エクスプレッションペダル: [n]X (3.5mm TRSポート)
製造年月: YYMM
デザインバージョン: 4桁の数字

例：4ES2K-2506-4005 * 4ES: 4個のエンコーダー (スイッチ統合) * 2K: 2個のキー * 2506: 2025年6月製造 * 4005: デザインバージョン
