Manuel par élément
Cette section contient les manuels détaillés pour chaque produit. Les produits ParksTool sont des contrôleurs polyvalents composés d’une combinaison d’encodeurs, de potentiomètres, de faders et de touches. Cette page décrit en détail les caractéristiques de chaque élément et les modèles créés par leur combinaison.
Encodeurs
Les boutons circulaires utilisés dans les appareils MIDI n’ont pas de marquage. Car il n’y a pas de position absolue.
Les caractéristiques des encodeurs sont les suivantes :
Détection d’entrée rotative : Les encodeurs détectent les mouvements de rotation de l’utilisateur et les convertissent en signaux numériques.
Contrôle précis : Peuvent détecter des valeurs de rotation par étapes fines, adaptés au contrôle précis comme l’ajustement du volume ou la navigation dans les menus.
Intégration de commutateur possible : Certains encodeurs incluent une fonction de pression (clic) et peuvent être utilisés comme entrée supplémentaire (ex : sélection, confirmation).
En particulier, les encodeurs peuvent recevoir un retour des valeurs de position actuelles du DAW (Station de Travail Audio Numérique). Grâce à cette fonction, même après que l’utilisateur ait ajusté des valeurs dans le DAW, le contrôleur matériel peut commencer le contrôle de manière transparente à partir de cette position, permettant une manipulation très flexible. Si vous configurez le DAW pour envoyer MIDI Out vers l’appareil ParksTool, le contrôleur matériel peut contrôler directement les paramètres du DAW. En spécifiant ParksTool comme cible de sortie dans le menu des paramètres MIDI du DAW, les mouvements de chaque encodeur ou les entrées de boutons sont reflétés en temps réel dans le DAW.

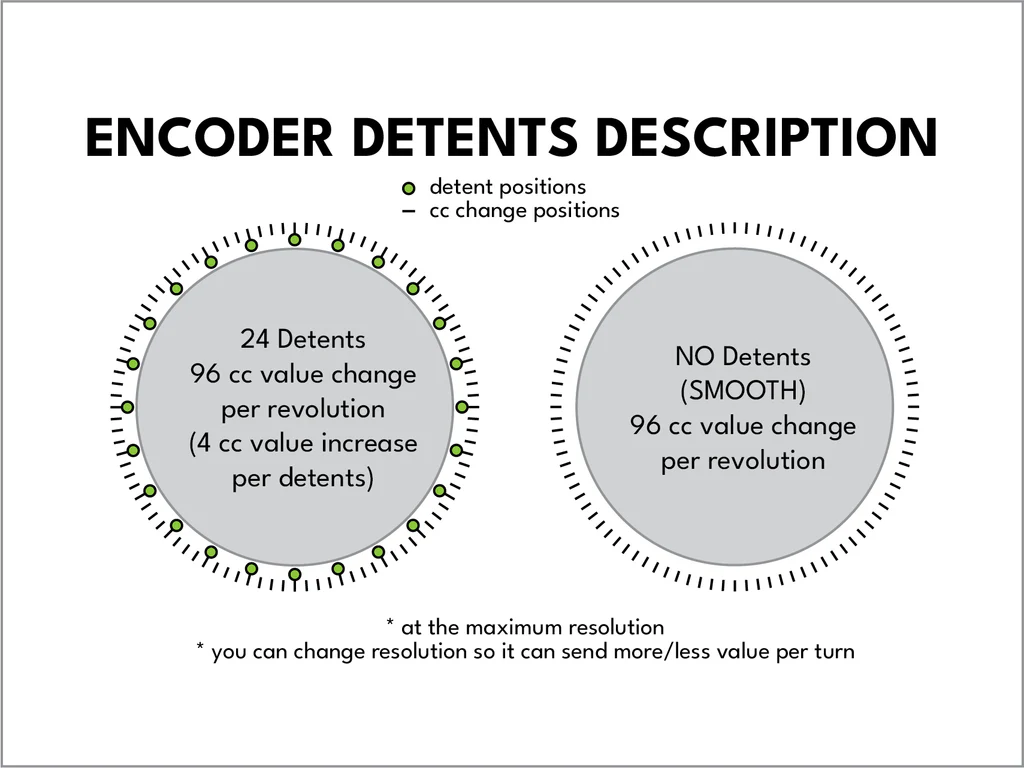

Encodeurs avec détente
Certains produits utilisent des encodeurs avec une fonction détente (crantage). Les encodeurs avec détente fournissent une texture rugueuse qui clique comme une molette de souris lors de la rotation. Par exemple, le produit 13K1ES-D24 a une détente appliquée, permettant de sentir clairement le crantage au bout des doigts.
Tous les encodeurs dont le nom de produit ne contient pas D24 sont de type lisse et bougent en douceur lors de la rotation.
Dans le code produit, les encodeurs sont désignés par [n]ES (commutateur intégré) ou [n]EN (commutateur non intégré). Exemple : 4ES signifie 4 encodeurs avec commutateur intégré.
Les encodeurs peuvent envoyer des valeurs relatives, transmettant des changements comme l’augmentation ou la diminution comme signal sans connaître la valeur actuelle (position absolue). C’est une caractéristique distinctive des potentiomètres, qui doivent toujours envoyer la valeur de position absolue actuelle. Par conséquent, les encodeurs conviennent à la navigation dans les menus ou aux opérations répétitives, tandis que les potentiomètres conviennent aux situations où l’utilisateur souhaite manipuler en confirmant la position absolue avec les yeux et les mains.
Potentiomètres
Les boutons circulaires utilisés dans les appareils MIDI (exemple) ont des marquages comme dans la figure ci-dessus. La position du marquage permet de connaître immédiatement la valeur actuelle.
Les caractéristiques des potentiomètres sont les suivantes :
Détection de position absolue : Les potentiomètres détectent la position que l’utilisateur fait tourner ou glisser comme valeur analogique et convertissent cette valeur en signal numérique. Contrôle intuitif : L’utilisateur peut vérifier directement la position avec la main, adapté aux réglages où les valeurs absolues sont importantes comme le volume, la tonalité, la balance.
Dans le code produit, les potentiomètres sont désignés par [n]P. Exemple : 8P signifie 8 potentiomètres.
Les potentiomètres envoient toujours la valeur absolue actuelle, permettant à l’utilisateur de transmettre intuitivement la valeur souhaitée. C’est une caractéristique distinctive des encodeurs.
Faders
Course de 30mm : Les faders utilisés dans les produits ParksTool offrent une distance de déplacement de 30mm, permettant un contrôle de glissement délicat et intuitif. Détection de position analogique : Les faders détectent la position où l’utilisateur déplace le curseur comme valeur analogique et convertissent cette valeur en signal numérique.
Dans le code produit, les faders sont désignés par [n]F. Exemple : 1F signifie 1 fader.
Les faders envoient également des valeurs absolues comme les potentiomètres, permettant à l’utilisateur de manipuler intuitivement les valeurs souhaitées.
Les potentiomètres et faders utilisés par ParksTool sont saisis avec des valeurs 10 bits. C’est-à-dire qu’ils sont suffisants en mode MIDI Normal qui peut avoir des valeurs 0-127. Cependant, la résolution diminue en mode CC 14 bits.
Touches
Retour tactile : Les touches utilisées dans les produits ParksTool sont de type tactile, fournissant une sensation de clic claire et une force de rebond lors de l’appui.
Certains produits utilisent des commutateurs de clavier mécanique pour offrir une sensation plus haut de gamme et meilleure.
Fonctionnement momentané : Fondamentalement, les touches sont de type momentané, envoyant un signal uniquement pendant qu’elles sont pressées.
Support de fonction toggle : Via l’outil de configuration Web (Web Configuration Tool), vous pouvez spécifier que chaque touche fonctionne en mode toggle (basculement). Lorsqu’elle est réglée en toggle, l’état change à chaque pression (ex : ON/OFF).
Dans le code produit, les touches sont désignées par [n]K. Exemple : 2K signifie 2 touches.
Commutateur à glissière
Presque tous les produits ont un commutateur à glissière qui change le mode du port TRS MIDI out. TRS MIDI out existe en type A et type B. Si la sortie TRS MIDI out ne fonctionne pas bien, essayez de changer le commutateur à glissière. Grâce à ce commutateur à glissière, il peut fonctionner quel que soit le type de câble TRS vers MIDI 5 broches.
Règles de dénomination des produits
Le code produit est composé selon les règles suivantes :
Encodeurs : [n]ES (commutateur intégré) | [n]EN (commutateur non intégré)
Potentiomètres/Faders : [n]P (potentiomètre) | [n]F (fader)
Touches/Commutateurs : [n]K
Pédale d’expression : [n]X (port TRS 3,5mm)
Année/mois de fabrication : AAMM
Version de design : nombre à 4 chiffres
Exemple : 4ES2K-2506-4005 * 4ES : 4 encodeurs (commutateur intégré) * 2K : 2 touches * 2506 : fabriqué en juin 2025 * 4005 : version de design
