Mackie Control Protocol (MCP) Integration
ParksTool MIDI-Controller können Pitchbend- und Vpot-Nachrichten senden. Sie unterstützen das Mackie Control Protocol (MCP).
Wichtige MCP-Funktionszuordnungen
Sie können jedes Element des ParksTool-Controllers wie folgt für das MCP-Protokoll konfigurieren:
Fader (Lautstärkeregler): Verwendet Pitch Bend-Nachrichten. (14-Bit-Steuerung mit hoher Auflösung)
V-Pot (Pan/Trim usw.): Verwendet den relativen CC-Modus oder den dedizierten Encoder-Modus.
Taste (Transport-/Funktionssteuerung): Verwendet Note On/Off-Nachrichten.
Bankwechsel: Verwenden Sie Note On-Nachrichten, um in 8-Kanal-Schritten zu wechseln.
Bemerkung
Spezifische Notennummern oder CC-Werte können je nach MCP-Implementierung der verwendeten Software/Hardware variieren.
Anwendungsbeispiel: Sound Devices 8-Serie
Recorder wie Sound Devices 833 und 888 unterstützen das MCP-Protokoll und ermöglichen so eine Erweiterung durch externe Fader. Unten finden Sie ein Konfigurationsbeispiel zur Steuerung der Fader der Kanäle 9-12 mit dem Modell ParksTool 4ES-2K.
4ES-2K (4 Encoder + 2 Tasten) Einrichtungsanleitung
Diese Einrichtung funktioniert, indem Encoder als Pitch Bend konfiguriert werden und die Key-Funktion zum Verschieben (Shift) von Kanälen verwendet wird.
Wichtig
Diese Einrichtung ist ein Beispiel, das auf dem Modell 4ES-2K basiert. Wenn Sie andere ParksTool-Produkte verwenden, müssen Sie die Einstellungen an Ihre Hardwarekonfiguration anpassen. Die grundlegenden MCP-Protokollprinzipien (Pitch Bend-Fadersteuerung, Note 46/47-Bankumschaltung) gelten gleichermaßen für alle Produkte.
1. Encoder (Rad)-Einrichtung (Fader-Funktion)
Konfigurieren Sie die 4 Encoder (Räder) des 4ES-2K so, dass sie als Fader für das Sound Devices 888 fungieren.
Einstellungselement |
Einstellwert (Jeder Encoder) |
Anmerkungen |
|---|---|---|
Funktion |
Pitch Bend |
|
Wert |
1, 2, 3, 4 |
Stellen Sie jeden Encoder nacheinander auf Pitch Bend 1, 2, 3, 4 ein. |
Bemerkung
Diese Einstellung steuert zunächst die Kanäle 1-4 des Mixers. Im nächsten Schritt wechseln Sie über die Einstellung der Kanalumschalttaste (Channel Shift Key) zur Steuerung der Kanäle 9-12.
2. Tasten (Key)-Einrichtung (Kanalumschaltfunktion)
Weisen Sie einen Bank Change-Befehl zu, um dem Sound Devices-Recorder zu signalisieren, dass Sie „die nächsten 8 Kanäle steuern“ möchten.
+8 Kanalverschiebung (Bank +)
Einstellungselement |
Einstellwert |
Anmerkungen |
|---|---|---|
Funktion |
Note |
Note On-Nachricht verwenden |
Kanal |
1 |
|
Note |
47 |
Note 47 (B2) führt die Funktion +8 Kanalverschiebung aus. |
Geschwindigkeit (Speed) |
127 |
Optional: Kanalverschiebungs-Rückkehrfunktion (-8 Kanäle)
Einstellungselement |
Einstellwert |
Anmerkungen |
|---|---|---|
Funktion |
Note |
|
Kanal |
1 |
|
Note |
46 |
Note 46 (A#2/Bb2) führt die Funktion -8 Kanalverschiebung aus. |
Geschwindigkeit (Speed) |
127 |
3. Verwendung
Stellen Sie die Encoder des 4ES-2K wie oben konfiguriert auf Pitch Bend 1, 2, 3, 4 ein.
Verbinden Sie es mit Sound Devices.
Anfangs steuern die Encoder die Kanäle 1-4.
Drücken Sie die auf Note 47 (B2) eingestellte Kanalumschalttaste einmal.
Jetzt steuern die Encoder des 4ES-2K die Fader für Kanäle 9, 10, 11, 12 des Sound Devices 888.

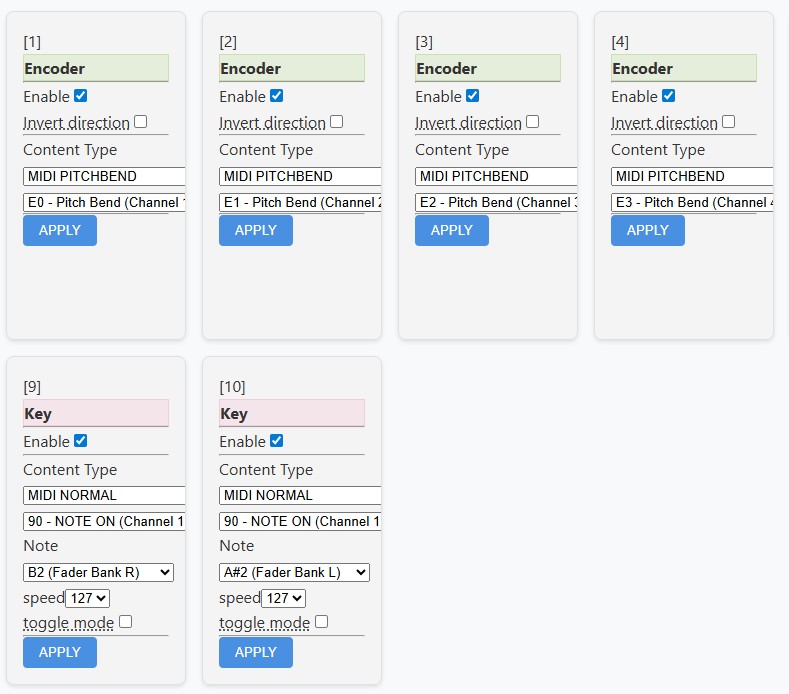

Beispiel für 4ES-2K-Einrichtung: Encoder sind auf Pitch Bend eingestellt und Tasten auf Note B2(47)/A#2(46), um die Bankumschaltung zu implementieren.
Zusätzliche Informationen: Trim (Gain)-Steuerung
Um zusätzlich zu den Fadern den Eingangs-Trim (Trim/Gain) zu steuern, können Sie die vpot-Funktion verwenden.
Funktion: MCU vpot (Eingangs-Trim-Steuerung)
Einstellung: Stellen Sie ParksTool-Encoder auf den MCP vpot-Modus (oder CC Relative) ein.
Sound Devices-Einstellung: Um den gesamten Trim-Bereich des 833/888 gleichmäßig zu steuern, wird empfohlen, den Wert Potentiometers Divider für den entsprechenden Encoder im Web Configuration Tool anzupassen.
Bemerkung
Ab Firmware v8 wurde die bestehende Einstellung „Resolution“ (Auflösung) in Potentiometers Divider geändert. Dieser Wert bestimmt, wie viele Nachrichten innerhalb des vollen Drehbereichs des Potentiometers gesendet werden. Für eine reibungslose vpot-Steuerung sollten Sie diesen Wert ausreichend hoch einstellen und experimentieren, um die optimale Empfindlichkeit zu finden.
Einfache Einrichtung mit Presets
Wenn die manuelle Eingabe der MCP-Einstellungen mühsam ist, können Sie die Preset-Funktion nutzen.
Durch das Laden eines Preset mit vorab angewendeten vpot- und pitchbend-Einstellungen aus dem ParksTool Web Configuration Tool können Sie VPOT oder Pitch Bend zunächst einfach konfigurieren. Andere detaillierte Einstellungen müssen separat geändert werden.
