Element-spezifisches Handbuch

Dieser Abschnitt enthält detaillierte Handbücher für jedes Produkt. ParksTool-Produkte sind Universalcontroller, die aus einer Kombination von Encodern, Potentiometern, Fadern und Tasten bestehen. Diese Seite beschreibt die Eigenschaften jedes Elements und die daraus entstehenden Modelle.

Encoder

Runde Knöpfe in MIDI-Geräten haben keine Markierungen, da sie keine absolute Position haben.

Die Eigenschaften von Encodern sind wie folgt:

Rotationseingabe-Erkennung: Encoder erkennen Drehbewegungen des Benutzers und wandeln sie in digitale Signale um.

Präzise Steuerung: Können feine schrittweise Rotationswerte erkennen, geeignet für präzise Steuerungen wie Lautstärkeregelung oder Menünavigation.

Switch-Integration möglich: Einige Encoder haben eine Drück-(Klick-)Funktion, die als zusätzliche Eingabe (z.B. Auswahl, Bestätigung) verwendet werden kann.

Insbesondere können Encoder aktuelle Positionswerte von der DAW (Digital Audio Workstation) als Feedback erhalten. Dank dieser Funktion kann der Hardware-Controller nahtlos die Steuerung von dieser Position aus fortsetzen, auch nachdem der Benutzer Werte in der DAW angepasst hat, was sehr flexible Bedienung ermöglicht. Wenn Sie die DAW so konfigurieren, dass sie MIDI Out an das ParksTool-Gerät sendet, kann der Hardware-Controller die DAW-Parameter direkt steuern. Wenn Sie ParksTool als Ausgabeziel im MIDI-Einstellungsmenü der DAW festlegen, werden Encoder-Bewegungen oder Button-Eingaben in Echtzeit in der DAW reflektiert.

Encoder mit Detent

Einige Produkte verwenden Encoder mit Detent-Funktion (Rastung). Encoder mit Detent bieten beim Drehen eine unebene Textur, die sich wie ein Mausrad anfühlt. Zum Beispiel hat das 13K1ES-D24-Produkt Detent-Funktion, sodass Sie die Rastung an den Fingerspitzen deutlich spüren können.

Alle Encoder, die D24 nicht im Produktnamen enthalten, sind smooth-Typ und bewegen sich beim Drehen sanft.

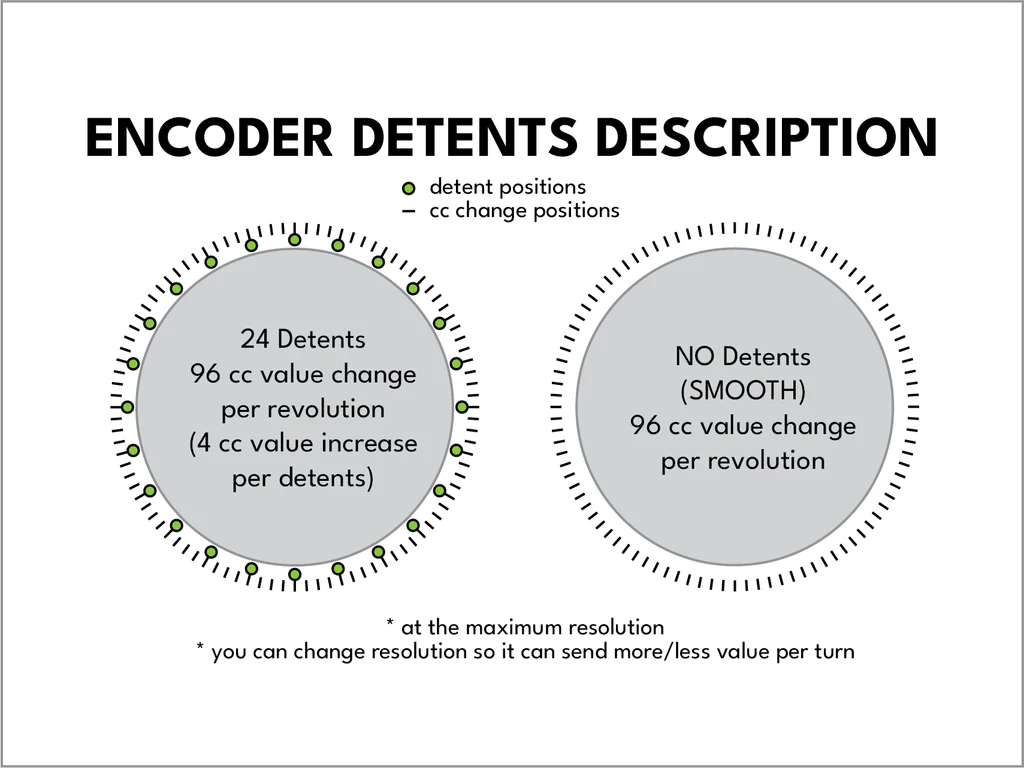

Encoder Detent Erklärungsbild

제품 코드에서 엔코더는 [n]ES(스위치 통합) 또는 [n]EN(스위치 비통합)으로 표기됩니다. 예시: 4ES는 4개의 스위치 통합 엔코더를 의미합니다.

엔코더는 relative value 를 전송할 수 있어, 현재 값(절대 위치)을 알지 못해도 증가 또는 감소와 같은 변화를 신호로 전달할 수 있습니다. 이 점은 포텐셔미터 와 구별되는 특징으로, 포텐셔미터는 항상 현재의 절대 위치 값을 보내야 합니다. 따라서 엔코더는 메뉴 탐색이나 반복적인 조작에 적합하며, 포텐셔미터는 절대 위치를 사용자가 눈과 손으로 확인하면서 조작하고 싶은 상황에 적합합니다.

Potentiometers

MIDI 디바이스에서 사용되는 원형 노브(예시) 는 위 그림처럼 마킹이 있습니다. 마킹의 위치로 현재 어떤 값이 있는지 즉각 알 수 있습니다.

Die Eigenschaften von Potentiometern sind wie folgt:

Absolute Positionserkennung: Potentiometer erkennen die Position, die der Benutzer durch Drehen oder Schieben einstellt, als analogen Wert und wandeln diesen in ein digitales Signal um. Intuitive Steuerung: Benutzer können die Position direkt mit der Hand überprüfen, geeignet für Einstellungen, bei denen absolute Werte wichtig sind, wie Lautstärke, Ton, Balance.

Im Produktcode werden Potentiometer als [n]P bezeichnet. Beispiel: 8P bedeutet 8 Potentiometer.

Potentiometer senden immer den aktuellen absoluten Wert, sodass Benutzer den gewünschten Wert intuitiv übertragen können. Dies ist ein Unterscheidungsmerkmal zu Encodern.

Fader

30mm Hub: Die in ParksTool-Produkten verwendeten Fader bieten einen Bewegungsbereich von 30mm, was feine und intuitive Slider-Steuerung ermöglicht. Analoge Positionserkennung: Fader erkennen die Position, in die der Benutzer den Slider bewegt, als analogen Wert und wandeln diesen in ein digitales Signal um.

Im Produktcode werden Fader als [n]F bezeichnet. Beispiel: 1F bedeutet 1 Fader.

Fader senden ebenfalls wie Potentiometer absolute Werte, sodass Benutzer die gewünschten Werte intuitiv bedienen können.

Die von ParksTool verwendeten Potentiometer und Fader werden mit 10-Bit-Werten eingegeben. Das heißt, sie sind für den Normal MIDI-Modus mit Werten von 0-127 ausreichend. Allerdings nimmt die Auflösung im 14-Bit CC-Modus ab.

Tasten

Taktiles Feedback: Die in ParksTool-Produkten verwendeten Tasten sind taktil und bieten beim Drücken ein klares Klickgefühl und Rückstellkraft.

Einige Produkte verwenden mechanische Tastatur-Switches für ein noch hochwertigeres und besseres Gefühl.

Momentary-Betrieb: Standardmäßig sind Tasten im Momentary-Modus und senden nur während des Drückens ein Signal.

Toggle-Funktionsunterstützung: Über das Web Configuration Tool kann jede Taste so konfiguriert werden, dass sie im Toggle-Modus arbeitet. Bei Toggle-Einstellung ändert sich der Zustand bei jedem Drücken (z.B. ON/OFF).

Im Produktcode werden Tasten als [n]K bezeichnet. Beispiel: 2K bedeutet 2 Tasten.

Schiebeschalter

Fast alle Produkte haben einen Schiebeschalter, der den Modus des TRS MIDI Out-Ports ändert. TRS MIDI Out gibt es in Typ A und Typ B. Wenn die TRS MIDI Out-Ausgabe nicht gut funktioniert, versuchen Sie den Schiebeschalter zu ändern. Dank dieses Schiebeschalters kann es unabhängig vom Typ des TRS-zu-MIDI-5-Pin-Kabels funktionieren.

Produktbenennungsregeln

Der Produktcode ist nach folgenden Regeln aufgebaut:

  • Encoder: [n]ES (Switch integriert) | [n]EN (Switch nicht integriert)

  • Potentiometer/Fader: [n]P (Potentiometer) | [n]F (Fader)

  • Tasten/Switches: [n]K

  • Expression Pedal: [n]X (3.5mm TRS Port)

  • Herstellungsjahr/Monat: YYMM

  • Design-Version: 4-stellige Zahl

Beispiel: 4ES2K-2506-4005 * 4ES: 4 Encoder (Switch integriert) * 2K: 2 Tasten * 2506: Herstellung Juni 2025 * 4005: Design-Version
