Configuración

Este producto se puede personalizar libremente a través de la web configuration tool (https://config.parkstool.com). Para cambiar las funciones, es necesario usar la web configuration tool para modificar la configuración.

Advertencia

Las funciones del controlador MIDI (interpretación, transmisión de CC/Note, etc.) funcionan con normalidad en todas las plataformas. Sin embargo, los cambios de configuración a través del Web Configuration Tool son solo para PC.

  • iOS / iPadOS: Apple WebKit no admite la Web MIDI API, por lo que el Web Configuration Tool no está disponible en ningún navegador.

Para los cambios de configuración, utilice un PC (Windows o Mac) con el navegador Chrome o Edge.

Descripción general de la interfaz

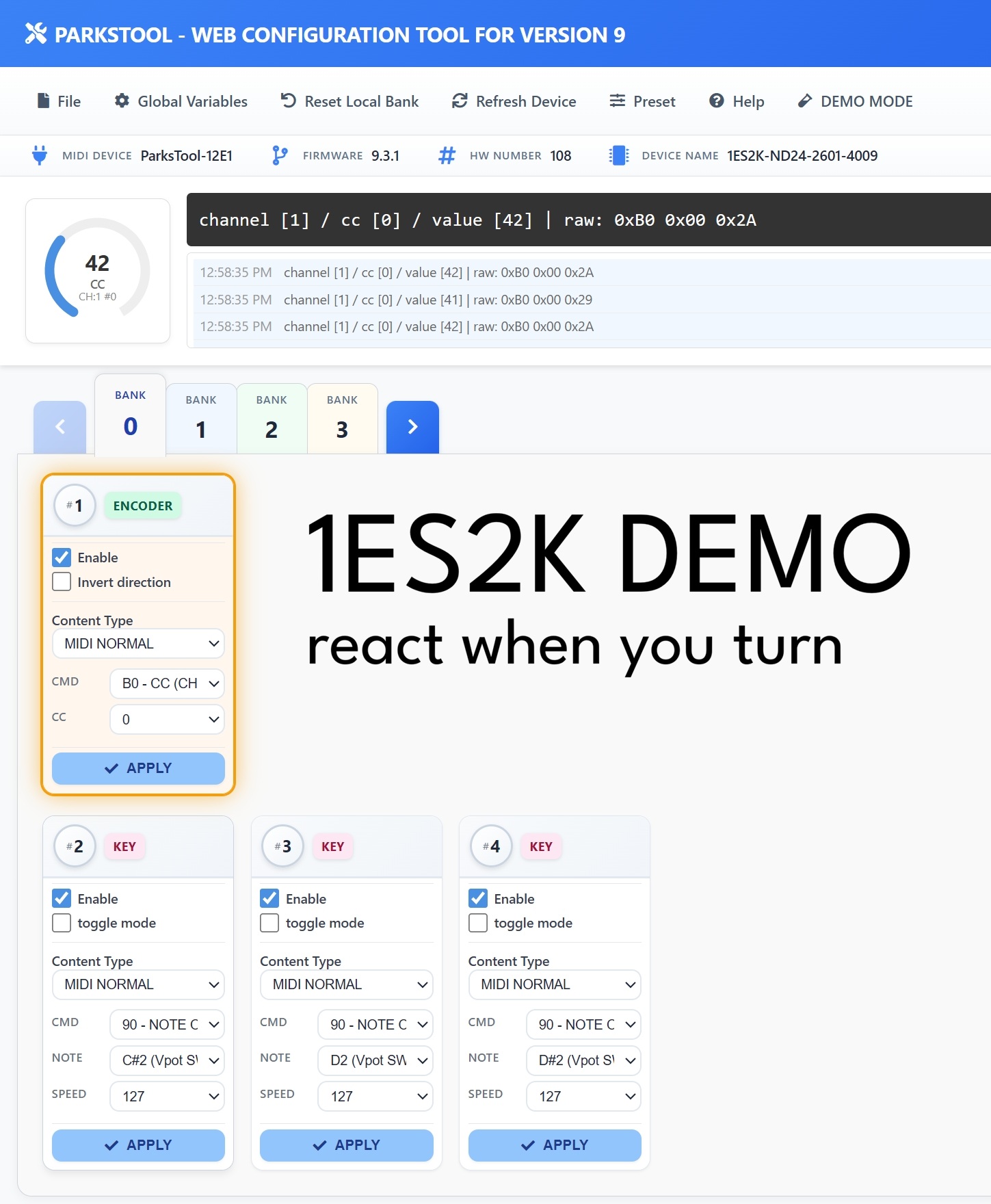

Interfaz del ParksTool Web Configuration Tool Version 9

Nota

La captura de pantalla anterior es un ejemplo basado en el 1ES2K. El número y el tipo de controles mostrados (Encoders, Keys, Faders, Potentiometers) pueden variar según el producto.

La herramienta de configuración web consta de las siguientes áreas principales:

Barra de menú superior

  • File — Guardar/cargar archivos de configuración

  • Global Variables — Configuración global, incluido el número de Banks y Bank Looping

  • Reset Local Bank — Restablecer la configuración del Bank actual

  • Refresh Device — Volver a conectar el dispositivo conectado

  • Preset — Cargar un preajuste previamente guardado

  • Help — Ayuda

  • DEMO MODE — Permite explorar la interfaz sin un dispositivo conectado. Resulta útil para previsualizar las funciones antes de la compra o para practicar la configuración.

Barra de información del dispositivo

La información del dispositivo conectado se muestra en una sola línea:

  • MIDI DEVICE — El nombre del dispositivo MIDI reconocido por el ordenador (p. ej., ParksTool-12E1)

  • FIRMWARE — La versión actual del firmware (p. ej., 9.3.1)

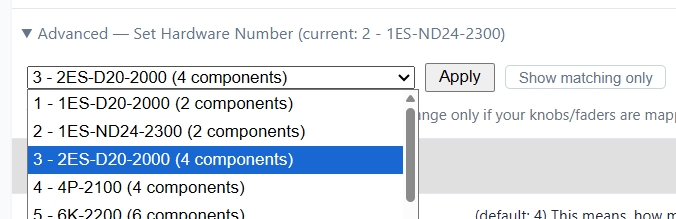

  • HW NUMBER — Número de serie del hardware

  • DEVICE NAME — Nombre de SKU del producto (p. ej., 1ES2K-ND24-2601-4009)

Monitor MIDI

Los mensajes MIDI enviados desde el dispositivo se muestran en tiempo real. El formato es el siguiente:

channel [1] / cc [0] / value [42] | raw: 0xB0 0x00 0x2A

  • channel — Número de canal MIDI (1–16)

  • cc — Número de CC (0–127)

  • value — Valor actual (0–127)

  • raw — Bytes MIDI realmente transmitidos (hexadecimal)

El área de registro recoge los mensajes recientes con marcas de tiempo, y el indicador circular de la izquierda muestra de forma visual el valor actual, el tipo de MIDI, el canal y el número de CC.

Pestañas de Bank

Los Banks del 0 al N se muestran como pestañas. Haga clic en una pestaña o use los botones de flecha para cambiar de Bank. La pestaña resaltada en azul es el Bank que se está editando en ese momento.

Tarjetas de control

Cada control se muestra como una tarjeta. La parte superior de cada tarjeta muestra el número de control (#1, #2, …) y una insignia de tipo (ENCODER, KEY, FADER, POTENTIOMETER, etc.).

Ajustes disponibles en cada tarjeta:

  • Enable — Si el control está activado

  • Invert direction — Solo para Encoders, Potentiometers y Faders. Invierte la dirección del valor.

  • Toggle mode — Solo para Keys. Alterna entre On y Off con cada pulsación.

  • Content Type — Seleccione el tipo de mensaje MIDI (MIDI NORMAL, PITCHBEND, etc.)

Después de realizar cambios, debe pulsar el botón APPLY para guardarlos en el dispositivo.

Truco

Borde naranja: La tarjeta del control que se está manipulando físicamente en ese momento se resalta con un borde naranja en tiempo real. Cuando gira un mando o pulsa una tecla, la tarjeta correspondiente se resalta, lo que permite ver de un vistazo qué control se está utilizando, algo especialmente útil durante la configuración.

Salida y funcionamiento

Este producto admite varios modos de funcionamiento:

  • MIDI Normal Mode

  • MIDI Pitchbend Mode

  • MIDI Program Change Mode

  • MIDI Custom Mode

  • Keyboard Mode

  • Consumer Control Mode (control de volumen, etc.)

  • Mouse Mode

  • 14-bit CC Mode

  • 14-bit NRPN Mode

🎹 Descripción de los modos de funcionamiento

1. MIDI Normal Mode

Encoders / Potentiometers: Envían mensajes CC o Note On, con el canal y el número MIDI configurables. Los valores de CC o la note velocity varían según la posición del Encoder o el Potentiometer.

Keys: Envían valores de CC 127 o Note Velocity 127. Envían 127 al pulsarse y 0 al soltarse. Estos valores se pueden configurar con valores personalizados. Esta descripción corresponde al modo momentary habitual, y también se admite el modo toggle. Para usar el modo toggle, marque la casilla correspondiente.

2. MIDI Pitchbend Mode

Encoders / Potentiometers: Al girarlos se transmiten valores de Pitchbend.

Keys: No se transmiten valores de Pitchbend.

3. MIDI Program Change Mode

Encoders /Potentiometers: Envían mensajes de Program Change basados en la posición.

Keys: Pueden enviar números de Program especificados.

4. MIDI Custom Mode

Encoders / Potentiometers: Pueden enviar valores diferentes según el giro a izquierda/derecha.

Keys: Se pueden especificar diversas acciones, como al pulsar, al soltar, el funcionamiento toggle, etc.

  • Mensajes admitidos: Note On/Off, CC, Program Change, Pitchbend, 14-bit NRPN

5. Keyboard / Consumer Control / Mouse Mode

Un modo que puede funcionar como un teclado normal, teclas multimedia (p. ej., reproducir/detener/volumen) o ratón.

6. 14-bit CC Mode

  • Un modo para control de alta resolución que puede transmitir valores de 14 bits (16384 pasos) desde un solo control.

  • Se transmite combinando el MSB (byte más significativo) y el LSB (byte menos significativo) según la especificación MIDI.

  • Compatible con Encoders y Potentiometers, adecuado para situaciones que requieren un mapeo preciso.

7. 14-bit NRPN Mode

Capacidad de control NRPN

  • En los productos con Encoder o Potentiometer, los valores NRPN (MSB/LSB) se transmiten en tiempo real cuando el usuario gira el mando.

  • Los productos de tipo interruptor (Key) pueden transmitir mensajes NRPN especificando directamente el valor en el Web Configuration Tool.

  • Método de configuración: acceda al Web Configuration Tool, seleccione “MIDI NRPN MODE” y especifique el NRPN MSB/LSB.

  • Los mensajes NRPN son adecuados para el control MIDI de alta resolución y son compatibles con diversos DAW y hardware.

8. SYSEX Mode (firmware v9.3 o superior)

Descripción general

  • Un modo que permite enviar mensajes MIDI System Exclusive (SysEx) personalizados.

  • Puede controlar directamente los parámetros de sintetizadores de hardware, efectos, samplers y más.

  • Se admiten todos: Encoders, Potentiometers y Keys.

  • Disponible en todos los productos.

Uso básico

  1. En el Web Configuration Tool, seleccione «SYSEX (v9.3+)» como Content Type para el PEK.

  2. Introduzca el mensaje SysEx en formato hexadecimal en el campo Custom SysEx Message.

    • Ejemplo (valor estático): F0 00 20 33 01 00 70 40 22 48 F7

    • Debe comenzar con F0 y terminar con F7.

    • Todos los bytes deben ser valores de 7 bits (0x00~0x7F).

  3. Haga clic en el botón APPLY para guardar.

  4. Cuando manipule el PEK correspondiente, se transmitirá el mensaje SysEx almacenado.

Sustitución de variables (Dynamic Values)

  • Puede insertar el token {value7bit} dentro del mensaje SysEx para transmitir el valor actual de forma dinámica.

  • Especialmente útil con Encoders y Potentiometers.

Ejemplo:

F0 01 02 {value7bit} 03 F7

  • Cuando el Potentiometers está en la posición central (valor 64): se transmite F0 01 02 40 03 F7 (40 es hexadecimal)

  • Cuando gira el Encoders y el valor llega a 100: se transmite F0 01 02 64 03 F7 (64 es hexadecimal)

  • Al pulsar Keys: se transmite sustituyendo por el valor actualmente almacenado

Limitaciones

  • Tamaño de la carga útil: Se admiten hasta un máximo de 12 bytes de datos, excluyendo F0 y F7.

  • Número de variables: Solo se puede usar 1 token {value7bit} por mensaje SysEx.

  • Rango de valores: 0~127 (valor MIDI de 7 bits)

Limitaciones del número de Banks en algunos productos

  • Debido a las restricciones de memoria, el número de Banks puede reducirse en algunos productos:

    • Productos de 4 mandos: máximo 15 banks

    • Productos de 8 mandos: máximo 7 banks

    • Productos de 16 mandos: máximo 3 banks

    • Productos de 24 o más mandos: máximo 2 banks

Ejemplos de uso real

  1. Control de parámetros de sintetizadores de hardware

    • Control en tiempo real de parámetros como el filtro, el oscilador, la envolvente, etc.

    • Es necesario comprobar el formato SysEx exacto en el MIDI Implementation Chart de cada hardware

  2. Cambio de programa/preajuste

    • Cambio rápido de preajustes usando Encoders o Keys

    • Al usar {value7bit}, se pueden seleccionar programas en el rango 0~127

  3. Control de efectos y samplers

    • Ajuste de parámetros de efectos como el tiempo de delay, la profundidad de reverb, etc.

    • Reproducción/parada del sampler, selección de muestras, etc.

Nota

El formato de los mensajes SysEx difiere según el equipo. Consulte siempre el MIDI Implementation Chart o el manual del equipo para verificar los comandos exactos.

9. SPECIAL Mode (firmware v9.2.6 o superior, solo Key)

Un modo especial disponible únicamente para Keys.

  • Sustain Pedal On / Off: Mantiene la señal de Sustain Pedal On mientras la tecla está pulsada y envía una señal Off al soltarla.

  • Global Toggle On / Off: Cuando se activa, todas las teclas del producto funcionan temporalmente en modo toggle. Se envía un Note On al pulsar una tecla por primera vez, y se envía un Note Off en la siguiente pulsación. Al pulsar Global Toggle Off se vuelve al comportamiento Momentary original.

  • Broadcast P/E Values (firmware 9.3.3+): Al pulsar el botón se envía inmediatamente el último valor de CC de cada Potentiometer, Encoder y Fader activo. Las Keys quedan excluidas del envío. Al soltar el botón no se realiza ninguna acción.

    Truco

    Cuando el DAW o el plugin no conoce las posiciones actuales de los mandos (p. ej., tras reiniciar el software o cambiar de preajuste), una sola pulsación de botón sincroniza todos los valores sin tener que mover ligeramente cada control uno por uno.

Ejemplo de caso de uso: control de Solo/Mute de pistas en Dirtywave M8

Se puede usar Global Toggle para controlar el solo/mute de las 8 pistas del Dirtywave M8 en tiempo real mediante push encoders.

Objetivo: Alternar entre dos comportamientos de solo en un solo controlador

  • Momentary solo — El solo está activo solo mientras se mantiene pulsado el Encoder; al soltarlo se cancela el solo

  • Solo hold (toggle) — El solo se mantiene activado al pulsar el Encoder y permanece hasta que se vuelve a pulsar

Ejemplo de configuración (4ES2K, control de 8 pistas)

Esto se puede lograr usando solo 2 Banks:

  • Bank 1: Pistas 1–4 (push de Encoder = Momentary)

  • Bank 2: Pistas 5–8 (push de Encoder = Momentary)

  • Key izquierda: Cambio de Bank (Bank 1 ↔ Bank 2)

  • Key derecha: SPECIAL → Global Toggle On

Cómo funciona

  1. De forma predeterminada, pulsar un Encoder activa el Momentary solo (activo solo mientras se mantiene pulsado)

  2. Pulse la Key derecha una vez → todos los Encoders cambian al modo Toggle (solo hold)

  3. Pulse de nuevo la Key derecha → vuelve al modo Momentary

Nota

Con Global Toggle, puede lograr la misma funcionalidad con solo 2 Banks en lugar de tener que configurar 4 Banks para el cambio Momentary/Toggle.

🔁 Información adicional sobre los Banks

  • Los Banks se pueden cambiar usando Encoders y Keys.

  • De forma predeterminada se proporcionan 2 Banks, y el número de Banks se puede cambiar en la pestaña Global Variables del Web Configuration Tool.

  • Para el cambio de Bank se recomiendan Encoders con detentes físicos.

  • Cuando se activa Bank Looping, el ciclo pasa del último Bank de vuelta al primer Bank. Resulta útil en dispositivos de un solo botón.

  • Cada Bank requiere configuración antes de su uso.

  • Los productos con Potentiometer también pueden cambiar de Bank. Se recomienda configurar también los demás Banks como bank feature. De lo contrario, después de cambiar de Bank, ese elemento dejará de funcionar como bank change y pasará al modo MIDI normal.

🔢 Cambio del USB PID (cuando se usan dos dispositivos en el mismo PC)

Para conectar dos o más dispositivos ParksTool del mismo modelo a un PC al mismo tiempo, el USB PID (identificador de producto) de cada dispositivo debe ser diferente. De lo contrario, el PC los reconoce como el mismo dispositivo: uno puede no ser reconocido o las entradas pueden mezclarse.

Cómo cambiarlo:

  1. Conecte únicamente el dispositivo que desea cambiar al PC y, a continuación, abra el Web Configuration Tool.

  2. Abra Global Variables en la barra de menú superior.

  3. Elija un número para usar en el apartado USB PID.

  4. Una vez aplicado, el dispositivo se vuelve a conectar automáticamente y se reconoce con el nuevo número.

  5. Desconecte el primer dispositivo, conecte el segundo y asigne un número diferente siguiendo el mismo procedimiento.

Nota

  • Cada producto ParksTool ofrece 15 números disponibles. Cuando se usan dos o más, basta con asegurarse de que cada uno tenga un número diferente.

  • Esta función solo está disponible en firmware 9.3.5 o posterior.

Mapeo y ajustes del usuario

✨ Funciones básicas de mapeo

  • A través del Web Configuration Tool se pueden mapear libremente teclas, mandos, teclas multimedia, etc.

  • Cuando el producto está conectado y se abre la página de configuración en un navegador web, se reconoce automáticamente.

Ajustes adicionales por componente

Cada componente (PEK) admite los siguientes ajustes además del Content Type.

  • Invert direction: Invierte la dirección del valor para Encoders, Potentiometers y Faders. No se aplica a las Keys.

  • Toggle mode: Solo para Key. Cuando está activado, cada pulsación de tecla alterna entre On y Off. (No se muestra en el modo BANK FEATURE.)

  • REPEAT: Disponible en los modos Keyboard / Consumer Control / Mouse. Establece cuántas veces se transmite repetidamente la entrada cuando se pulsa una tecla una vez. Por ejemplo, si se establece en 5, una sola pulsación enviará la entrada de la tecla 5 veces. Configurable de 1 a 60.
