Configuración avanzada

Este documento describe las opciones de configuración avanzada disponibles en el proyecto ParksTool.

---

Configuración del Encoder

• Encoder Resolution (valor predeterminado: 4)

  • Establece cuántos pasos se envían por cada clic (detente).

  • Para el tipo con detentes, se recomienda el valor 1.

  • Para el tipo de giro suave, se recomienda el valor 4.

  • El tipo con detentes ofrece una respuesta táctil en cada detente. Para enviar una sola señal por cada detente, se recomienda el valor 1.

  En otras palabras, la resolution determina cuántos valores se envían por cada ángulo de detente.

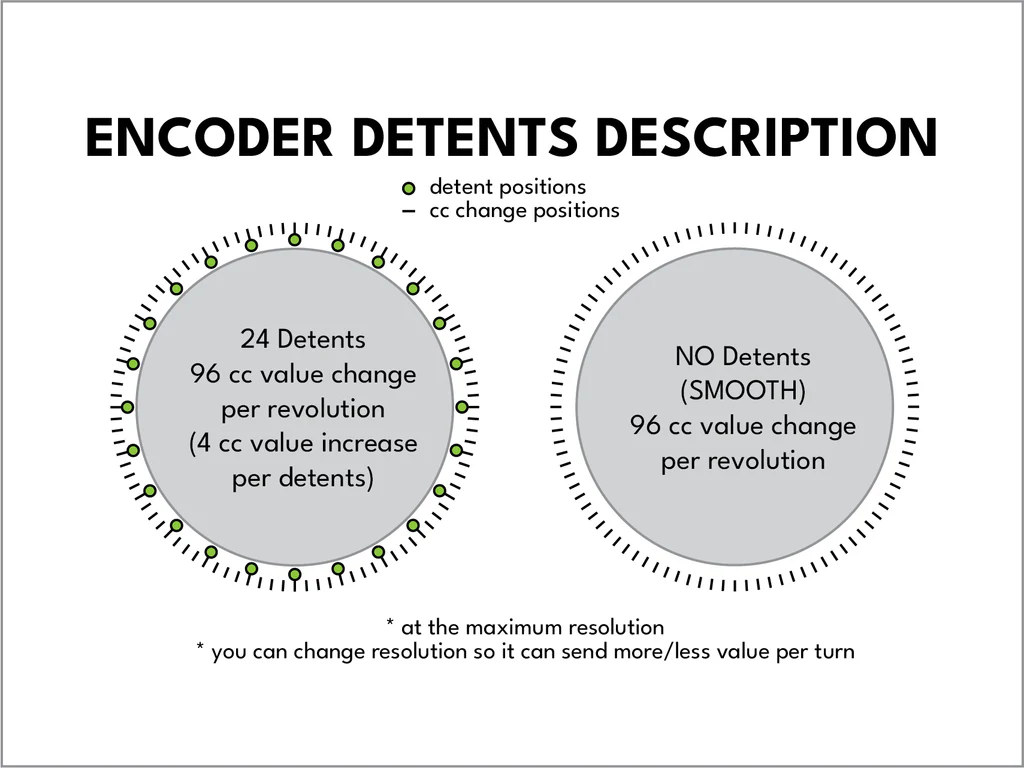

  La imagen anterior muestra la relación de la resolution del Encoder cuando no se utiliza ninguna Acceleration.

• Encoder Acceleration Level (valor predeterminado: 8)

  Cuanto más rápido se gire el Encoder, más valores se transmiten. Si se establece en 0, esta función se desactiva.

Configuración del Potentiometer / Fader

• Smooth Filter Level (valor predeterminado: 4)

  • Acumula los valores de entrada varias veces y transmite el promedio.

  • Los valores más altos proporcionan un funcionamiento más suave, pero pueden ralentizar el tiempo de respuesta.

  • Si se transmiten mensajes MIDI incluso cuando no se realiza ninguna operación, se recomienda aumentar este valor.

• Divider (valor predeterminado: 10)

  • Divide el rango de entrada por este número, transmitiendo esa cantidad de valores desde la posición mínima hasta la máxima.

  • Por ejemplo, al establecerlo en 3 se transmiten 3 valores. Es como decidir en cuántas porciones se divide una pizza.

  Nota: no afecta a los modos MIDI Normal / Pitchbend.

• Expression Pedal Deadzone Low (valor predeterminado: 30, firmware 9.0.3+)

  • Solo para el pedal de expresión. Si el valor no desciende hasta 0 cuando el pedal se pisa completamente hacia abajo, aumente este valor para compensar.

• Expression Pedal Deadzone High (valor predeterminado: 40, firmware 9.0.3+)

  • Solo para el pedal de expresión. Si el valor no asciende hasta 127 cuando el pedal se levanta completamente, aumente este valor para compensar.

Configuración del rango de CC / NOTE

• Minimum Value (valor predeterminado: 0)

  • Establece el valor mínimo de los mandos, faders y encoders. Por ejemplo, si desea que el valor mínimo sea 10, asigne 10 a este parámetro.

• Maximum Value (valor predeterminado: 127)

  • El valor máximo que se puede transmitir. Si solo se necesita hasta 100, puede establecerse en 100.

General Flags

• ENABLE DEEJ (valor predeterminado: desactivado)

  • Transmite mensajes serie compatibles con Deej. Puede afectar al rendimiento del sistema.

  Advertencia

  La compatibilidad con Deej se ha eliminado por completo a partir del firmware 9.3.0. Esta opción ya no tiene ningún efecto. Para seguir usando Deej, utilice el firmware 9.2.x o anterior.

• DISABLE LED (solo 1ES2K, valor predeterminado: desactivado)

  • Los LED se pueden apagar para ahorrar recursos.

• DISABLE TRS OUT (valor predeterminado: desactivado)

  • La salida TRS MIDI se puede desactivar. De forma predeterminada, siempre está activada.

• IGNORE MIDI IN

  • Función añadida en el firmware 9.0.2+. Ignora los mensajes MIDI enviados desde aplicaciones externas al dispositivo.

Flags relacionados con Bank

• ENABLE BANK LOOPING (valor predeterminado: desactivado)

  • Al aumentar o disminuir el Bank y superar el rango, vuelve a ciclar hasta el primer Bank.

• ENABLE ANTI-JUMPING (valor predeterminado: desactivado)

  • Solo para Potentiometer/Fader. Al cambiar de Bank, recuerda la posición anterior y no envía mensajes MIDI hasta alcanzar dicha posición (función de prevención de saltos de valor).

• ENABLE OCTAVE ONLY MODE (valor predeterminado: desactivado)

  • Un modo para el teclado de 13 teclas (13K1ES-D24) en el que el Encoder desplaza todo el teclado hacia arriba y hacia abajo por octavas, de modo que se pueden tocar todas las octavas con solo 13 teclas. A partir del firmware 9.6.0 se encuentra en Global Variables → ETC FLAGS del Web Configurator. Para conocer su comportamiento detallado, consulte la sección Modo exclusivo de octavas (Octave-Only Mode).

• BURST MODE (valor predeterminado: desactivado)

  • Cuando se activa, los mensajes registrados en varios Bank se agrupan y se envían a la vez. Se transmiten desde el Bank superior hasta el Bank inferior.

  • Por ejemplo, configure MSB/LSB (MIDI Custom) en el Bank 1 y Program Change en el Bank 0. Al pulsar una tecla, primero se envía MSB/LSB y, a continuación, el Program Change.

  • También se puede utilizar para crear acordes.

  • No se puede utilizar junto con ENABLE ONLY OCTAVE MODE.

Modo exclusivo de octavas (Octave-Only Mode)

Este modo es para el producto de teclado de 13 teclas (13K1ES-D24 — 13 teclas + 1 Encoder). Las 13 teclas solo cubren un poco más de una octava, pero con este modo activado el Encoder desplaza todo el teclado hacia arriba y hacia abajo por octavas, lo que permite tocar todo el rango MIDI (notas 0–127) con solo 13 teclas.

En este modo, la función de bancos se desactiva y el Encoder se encarga del desplazamiento de octavas.

Cómo activarlo

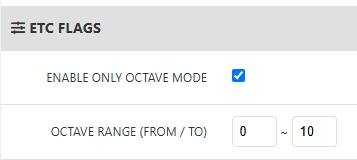

En el Web Configurator, marque ENABLE ONLY OCTAVE MODE en Global Variables → ETC FLAGS.

Configuración del rango de octavas (OCTAVE RANGE — FROM / TO)

Define la octava más baja (FROM) y la octava más alta (TO) que puede alcanzar el Encoder. Tras cambiar los valores, pulse Apply para guardarlos en el dispositivo.

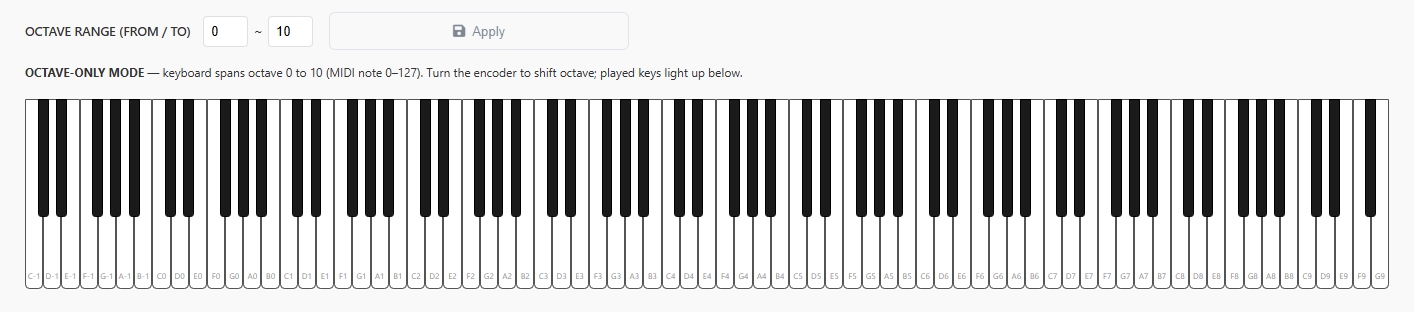

• El valor predeterminado es 0 – 10, que cubre todo el rango MIDI (notas 0–127).

• FROM no puede ser mayor que TO.

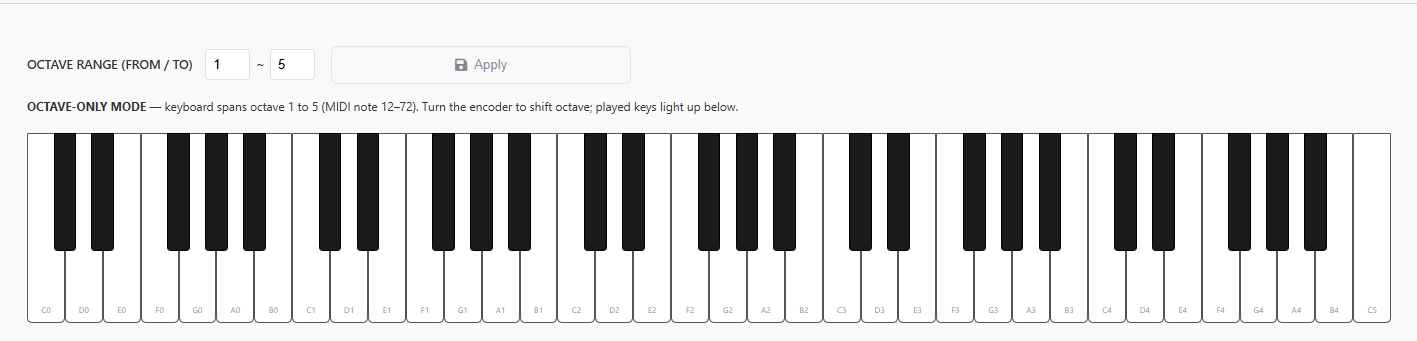

• Puede reducir el rango a lo que necesite. Por ejemplo, si solo utiliza 5 octavas al tocar, limitar el rango evita que al girar el Encoder pase por octavas que no usa.

OCTAVE RANGE	Rango real
0 – 10 (predeterminado)	Notas 0–127 (rango completo)
1 – 5	Notas 12–72
2 – 5	Notas 24–72

Comportamiento del Encoder (mando)

• Al girar el Encoder en el sentido de las agujas del reloj sube una octava, y en sentido contrario baja una octava.

• Exactamente una octava por cada detente (clic). Al girar una posición nunca se salta una octava ni se desplaza menos de lo debido.

• Se desplaza únicamente dentro del OCTAVE RANGE establecido arriba, sin pasar nunca por debajo de FROM ni por encima de TO.

• Si cambia de octava mientras mantiene una tecla pulsada, se envía un note off para la nota que sonaba en ese momento, de modo que se detiene. Esto evita una stuck note (una nota que sigue sonando) de la octava anterior.

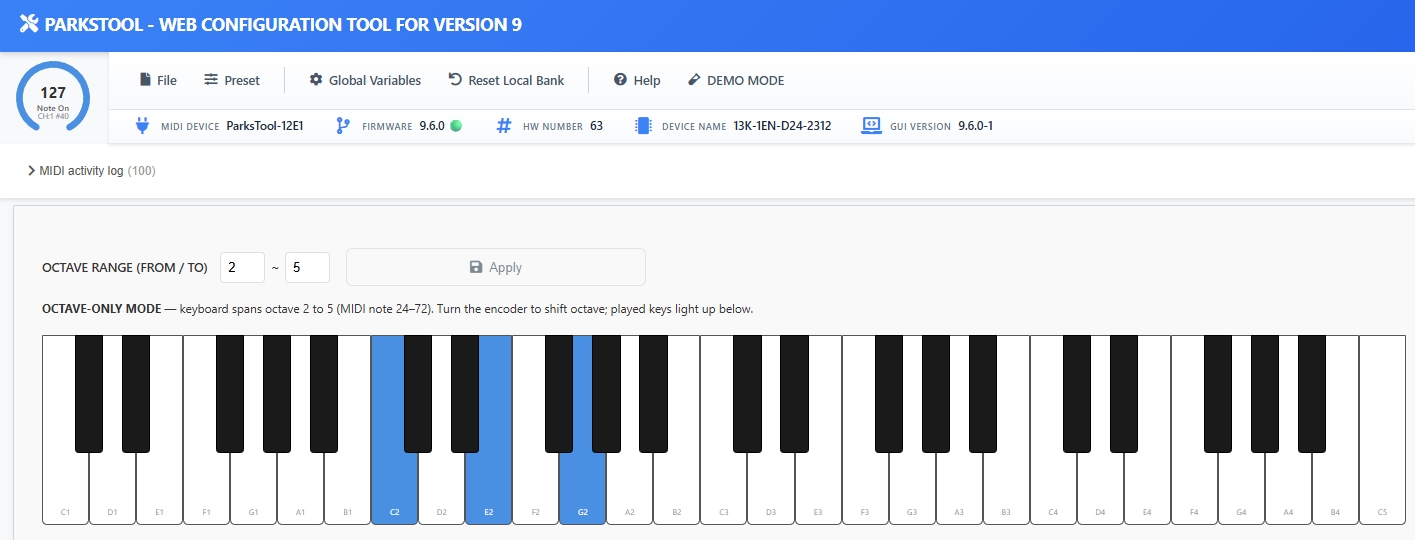

Visualización de las teclas que se están tocando

El Web Configurator despliega el teclado en pantalla de acuerdo con el rango de octavas configurado actualmente. Al pulsar una tecla, esa tecla se ilumina en azul, de modo que puede ver de un vistazo qué nota de qué octava está tocando. (La imagen siguiente muestra las teclas C2, E2 y G2 pulsadas a la vez.)

Configuración de LED

note

La personalización del color de los LED está limitada a modelos específicos (p. ej., 1ES2K) y se aplica únicamente al primer Bank. Los demás Bank quedan fijados con colores predefinidos. Para apagar todos los LED de color, active la opción DISABLE LED.

Sistema de almacenamiento de valores

Guardado automático de valores (firmware 8.0.11+)

• Momento de guardado: guardado automático tras 60 segundos de inactividad

• Guardado inmediato: guarda de inmediato al cambiar de Bank

• Vida útil de la memoria: admite 100 000 ciclos de escritura

• Optimización: los valores idénticos no se escriben, lo que preserva la vida útil de la memoria

Múltiples dispositivos de ParksTool

Se pueden conectar y utilizar varios productos ParksTool de forma conjunta. No obstante, el nombre de cada dispositivo debe cambiarse, lo cual puede hacerse mediante una actualización de firmware.

Scene Workflow — Virtual Fader / Scene Capture (firmware 9.5)

La serie 9.5 se basa en el modelo Scene v2 de la 9.4 y refina seriamente la integración con el DAW y el flujo de trabajo de escenas. La versión más reciente es la 9.5.12.

La idea central de esta versión es «moverse con fluidez entre los valores del DAW y las escenas del dispositivo». Durante una configuración en directo o una sesión de mezcla, puede llevar los movimientos de fader creados por la automatización del DAW directamente a una escena del dispositivo o, a la inversa, enviar una escena creada en el dispositivo al DAW con una sola pulsación de tecla.

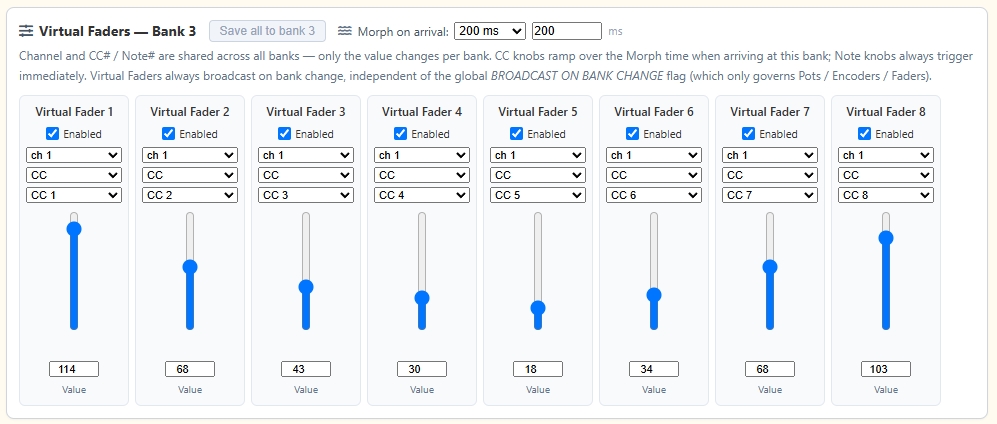

Virtual Fader — 8 faders virtuales dentro del dispositivo

Puede tener 8 faders virtuales dentro del dispositivo incluso sin faders o mandos físicos. Esto significa que los modelos pequeños sin faders físicos (como el 1ES2K) obtienen la misma capacidad, al igual que los usuarios que necesitan 8 canales adicionales más allá de los faders físicos de su dispositivo.

Cada fader virtual se configura de la siguiente manera:

• Mantiene su channel + CC# (o número de nota) + tipo + on/off como ajustes globales compartidos en todos los bancos. Una vez definido, apunta al mismo destino desde cualquier banco. Por ejemplo, si VF#1 es Channel 1 / CC 7 (Volume), entonces VF#1 siempre significa «el Volume del Channel 1» en todos los bancos.

• Almacena su valor por banco. Un banco es una escena, de modo que cada escena tiene su propio conjunto de 8 posiciones de fader. Por ejemplo, VF#1 del banco 0 = 80 (volumen de la estrofa), VF#1 del banco 1 = 110 (volumen del estribillo).

Al cambiar de banco (= escena), los 8 valores de ese banco se envían al DAW a la vez. Esto significa que una sola pulsación de tecla puede cambiar 8 parámetros simultáneamente: EQ, volumen, send, panning, etc.

Patrones de uso típicos:

• Actuación en directo: asigne el conjunto de EQ/volumen/efectos de cada canción a su propio banco. En las transiciones, una sola pulsación de BANK + reconfigura todos los canales a la vez.

• Sesión de DJ: configure cuatro bancos, cada uno con una mezcla de canales diferente. Cambie todo el ambiente con una sola pulsación a medida que avanza la sesión.

• Mezcla de estudio: guarde combinaciones distintas de EQ + volumen + send para la estrofa / el estribillo / el puente de la misma pista en bancos separados, y compárelas rápidamente entre sí.

• Controlador virtual: incluso en modelos sin faders físicos, los 8 faders virtuales actúan como una superficie de mezcla virtual.

En la tarjeta Virtual Fader del Web Configurator, defina el channel y el CC# y, a continuación, arrastre los deslizadores hasta el valor deseado en cada banco para completar la escena de ese banco.

Per-bank morph time — transiciones suaves entre escenas

En lugar de que los valores de los faders virtuales salten de golpe a los valores del nuevo banco, puede hacer que transicionen de forma suave. El DAW recibe una secuencia de valores CC intermedios interpolados linealmente, de modo que el volumen o la EQ en el lado del DAW fluyen con naturalidad en lugar de dar un salto brusco.

El tiempo de transición se puede establecer por banco. Por ejemplo:

• Banco 0 → Banco 1: 100 ms (prácticamente instantáneo, pero evita el click pop)

• Banco 1 → Banco 2: 1500 ms (subida lenta)

Guía de configuración:

• 0 ms: salto instantáneo. Adecuado para cambios de set rápidos sin automatización del DAW.

• 50–100 ms: suena instantáneo al oído humano, pero evita el ruido de clic/pop. Un valor predeterminado seguro.

• 250–500 ms: fundido suave. Transiciones naturales dentro de una canción.

• 1000–3000 ms: subida/bajada lenta. Para transiciones entre canciones en una actuación en directo y cambios de ambiente.

• Varios segundos o más: cambio gradual. Ambient, música para cine, efectos de sonido escénicos, etc.

Introduzca los ms directamente o elija un valor predefinido (250 / 500 / 1000 / 2000, etc.). 0 significa salto instantáneo; los valores positivos significan interpolación lineal durante esa duración.

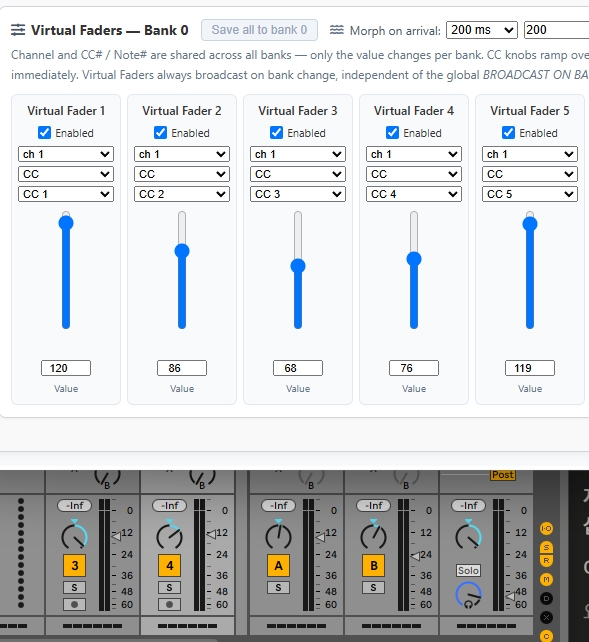

Scene Capture — absorbe en una escena los valores enviados por el DAW (9.5.12+)

El mayor cambio de la serie 9.5: la función que completa el flujo bidireccional entre el dispositivo y el DAW.

Hasta ahora, solo la dirección dispositivo → DAW tenía sentido. Mueve un deslizador y el DAW recibe el valor. A partir de la 9.5.12, la dirección DAW → dispositivo también cobra sentido. Cuando llegan mensajes que coinciden con el channel/CC de un Virtual Fader —procedentes de la reproducción de automatización del DAW, del movimiento de otro controlador MIDI o de la salida de otro DAW—, ese valor se captura dentro del dispositivo.

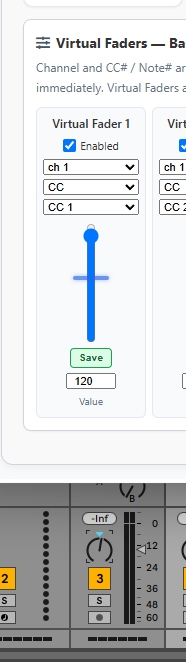

Representación visual: junto al deslizador del Web Configurator, una barra fantasma azul parpadea con un período de aproximadamente 1 segundo, indicando «el valor enviado por el DAW». El propio thumb del deslizador sigue apuntando al valor guardado del banco; la barra fantasma flota por separado junto a él. Así, de un vistazo:

• Thumb del deslizador (el tirador negro): el valor almacenado de forma permanente en este banco

• Barra fantasma (el parpadeo azul): el valor que el DAW acaba de enviar (aún sin guardar)

La barra fantasma aparece solo cuando ambos valores difieren y desaparece automáticamente en cuanto coinciden.

Guardado (commit):

Puede almacenar de forma permanente el valor fantasma en la escena del banco actual de dos maneras:

• Botón Save junto al deslizador: guarda solo ese fader (dejando los otros 7 sin tocar)

• Botón Save all to bank N en la parte superior de la tarjeta: guarda los 8 faders modificados a la vez

Si no guarda, la barra fantasma sigue parpadeando como indicador en directo. La barra fantasma se reinicia al cambiar de banco, así que guarde antes de cambiar si desea conservar el estado capturado.

Flujo práctico (desde el punto de vista del usuario del DAW):

1. En el Web Configurator, configure el routing de los 8 Virtual Fader (por ejemplo: VF#1 = Channel 1 CC 7).

2. Con el Web Configurator abierto, reproduzca la automatización en el DAW o envíe los valores de channel/CC correspondientes desde un controlador MIDI externo.

3. Las barras fantasma empiezan a parpadear junto a los VF coincidentes: puede ver de inmediato el valor enviado por el DAW.

4. ¿Le gusta lo que ve? Haga clic en Save o en Save all to bank N. El thumb del deslizador se desplaza a la posición de la barra fantasma y el valor se escribe en la EEPROM, conservándose tras reinicios y en futuras sesiones.

Ejemplos de uso:

• Ha encontrado en la automatización del DAW una combinación de EQ que le gusta → durante la reproducción, un solo clic en Save all to bank 2 almacena de forma permanente esas 8 posiciones de fader como la escena del banco 2. En la siguiente actuación/sesión, basta con cambiar a ese banco para que se envíe al instante la misma EQ.

• Conservar la posición de un fader que ha improvisado en directo → haga clic en Save junto a ese fader. Solo se actualiza esa ranura; las demás permanecen sin tocar.

• Capturar un único momento de una curva de automatización del DAW → dibuje una curva de automatización precisa y, a continuación, lleve un momento concreto de ella a una escena del dispositivo. A partir de entonces, una sola pulsación de tecla recupera ese momento al instante.

• Absorber en el dispositivo la configuración de otro controlador MIDI → importe los ajustes que ha creado en un mezclador grande o en otro controlador a las 8 escenas de su dispositivo ParksTool y, después, lleve consigo solo el dispositivo pequeño.

• Experimentación / aprendizaje con automatización → pruebe con la automatización del DAW qué valores funcionan para las distintas partes de una canción y, a continuación, fije en los bancos del dispositivo solo las combinaciones que han funcionado. La prueba y error deja únicamente los aciertos, conservados de forma permanente.

Bank Shift Keys preset (9.5.12+)

Para que el flujo de Scene anterior sea práctico, las teclas BANK -/+ tienen que funcionar en todos los bancos. De lo contrario, podría quedarse atascado en un banco cuyas teclas de cambio de banco no funcionen.

Al hacer clic en Preset → Bank Shift Keys (all banks) en el Web Configurator, las dos últimas KEY del dispositivo (la penúltima = BANK -, la última = BANK +) se configuran automáticamente como BANK_FEATURE y esto se aplica por igual a todos los bancos.

Por qué las dos últimas teclas: las dos primeras teclas suelen estar asignadas a las notas / CC más utilizados, por lo que es más natural reservar las dos teclas menos usadas del final para el cambio de BANK. En un dispositivo como el 1ES2K (2 teclas en total), ambas teclas pasan a ser BANK -/+.

Como los ajustes de KEY se almacenan por banco, antes podía ocurrir que una tecla BANK funcionara en un banco pero se comportara de otra forma en otro, lo que resultaba confuso. Con un solo clic, este preset fija ambas teclas como BANK -/+ en todos los bancos.

Verificación tras aplicar: vaya a cada banco y confirme en el Web Configurator que las dos últimas teclas están configuradas como BANK_FEATURE con 113 (BANK -) o 114 (BANK +).

Primeros pasos — cree su primera escena

Si Scene v2 es nuevo para usted, siga esta secuencia.

1. Actualice al firmware 9.5.12 y abra la pestaña Configurator de ParksTool Uploader, o visite config.parkstool.com.

2. En Global Variables → BANK FLAGS, marque «Broadcast on Bank Change». Esto hace que los valores se transmitan automáticamente al cambiar de banco.

3. Vaya a la tarjeta Virtual Fader y configure el routing de VF#1 a VF#8. Ejemplo:

   • VF#1 = Channel 1 / CC 7 (Volume)

   • VF#2 = Channel 1 / CC 10 (Pan)

   • VF#3 = Channel 1 / CC 11 (Expression)

   • VF#4–8 = cualquier otro channel/CC que desee

4. Cree la escena del banco 0: arrastre los deslizadores VF hasta los valores deseados.

5. Pase al banco 1 con la tecla BANK + (o el botón BANK + del Web Configurator). Los deslizadores VF comienzan en 0: configure la escena del banco 1 de forma diferente.

6. Repita los pasos 4 y 5 para llenar los bancos hasta el 4 aproximadamente.

7. Haga clic en Preset → Bank Shift Keys (all banks). Las dos últimas teclas pasan a ser BANK -/+ en todos los bancos.

8. Prueba: pulse las dos últimas teclas para cambiar de banco. Confirme que el DAW recibe los valores de cada banco al instante (o con una transición suave según el morph time).

9. (Opcional) Ajuste el tiempo de transición de cada banco con Morph time.

10. (Opcional) Refine sus escenas absorbiendo los resultados de la automatización del DAW mediante Scene Capture.

Mejoras menores

• El anillo de LED del Encoder se actualiza de inmediato al cambiar de banco (9.5.8+): al cambiar de banco, el LED se redibuja al instante en la posición del último valor del nuevo banco. Antes seguía mostrando la posición del banco anterior hasta que el usuario movía ligeramente el mando.

• Web Configurator heartbeat (9.5.4+): mientras el Web Configurator está abierto, envía una señal cada 30 segundos, manteniendo el dispositivo en «modo web». Durante ese tiempo, el dispositivo envía automáticamente los valores en directo de los Virtual Fader, de modo que el flujo de Scene Capture descrito arriba funciona con fluidez.
